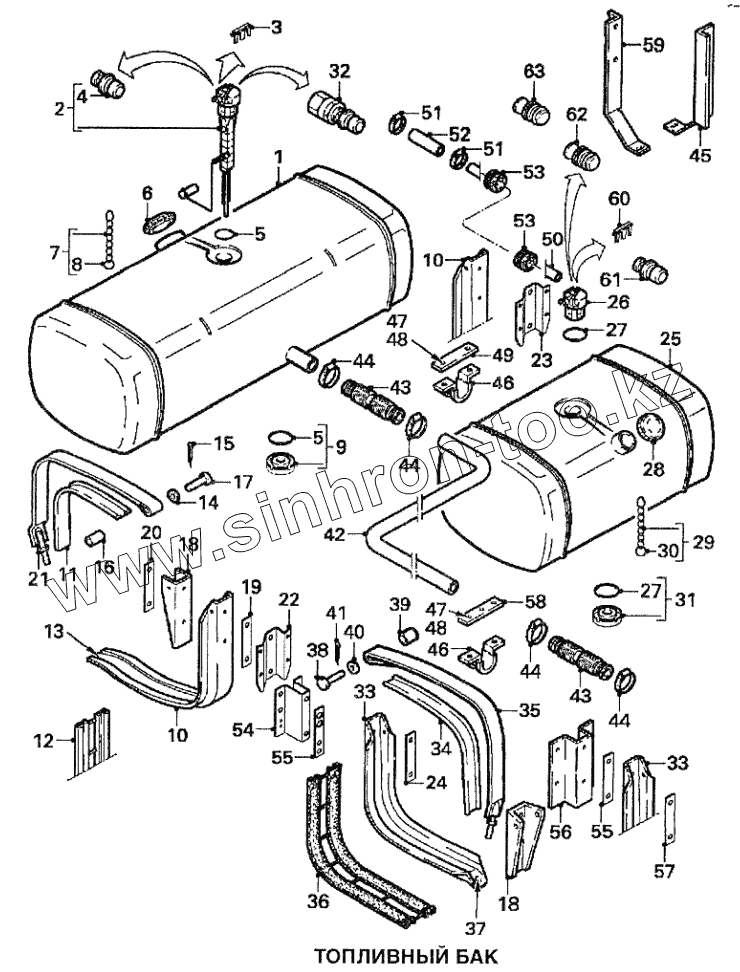

Каталог запасных частей к технике: DAF 95XF. Бак топливный
1
2
3
5
5
6
7
8
10
10
10
10
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
44
44
45
46
46
47
47
48
48
49
53
53
55
55
55
55
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| [Шланг 16мм] | [Шланг 16мм] | Шланг 16мм | |
| 1 | 1336800 | Топливный бак+750л (V=870) | |
| 2 | 1335546 | Датчик уровня топлива | |
| 3 | 1303492 | Фиксатор | |
| 5 | 1303489 | Уплотнительное кольцо | |
| 6 | 0288639 | Герметичная пробка заливной горловины | |
| 7 | 1294173 | Цепь | |
| 8 | 0132910 | Кольцо | |
| 10 | 1315817 | Кронштейн топливного бака | |
| 10 | 1438801 | Кронштейн топливного бака | |
| 11 | 0387496 | Прокладка (L=5м) | |
| 12 | 0086283 | Прокладка (L=950) | |
| 13 | 0251277 | Гайка М12 8 | |
| 14 | 0202883 | Шайба 28х15х2,5 | |
| 15 | 0251859 | Шплинт | |
| 16 | 1269977 | Фиксатор | |
| 17 | 0279540 | Ось | |
| 18 | 1297922 | Кронштейн топливного бака | |
| 18 | 1438802 | Кронштейн топливного бака | |
| 19 | 0591490 | Пластина 275х65х8,7 | |
| 20 | 0083251 | Пластина 265х40х8,7 | |
| 21 | 1332572 | Бандаж | |
| 22 | 1332133 | Фасонный кронштейн | |
| 23 | 1297920 | Фасонный кронштейн | |
| 24 | 1298636 | Пластина 210х38х8 | |
| 25 | 1337799 | Топливный бак -750л, (V=300) | |
| 26 | 1348440 | Пробка | |
| 27 | 1303489 | Уплотнительное кольцо | |
| 28 | 0288491 | Пробка вентилируемой заливной горловины | |
| 29 | 1294173 | Цепь | |
| 30 | 0132910 | Кольцо | |
| 31 | 0292815 | Пробка | |
| 33 | 0591484 | Кронштейн | |
| 34 | 0387496 | Прокладка (L=5м) | |
| 35 | 1332572 | Бандаж | |
| 36 | 0086283 | Прокладка (L=950) | |
| 37 | 0251277 | Гайка М12 8 | |
| 38 | 0279540 | Ось | |
| 39 | 1269978 | Пластина крепления | |
| 40 | 0202883 | Шайба 28х15х2,5 | |
| 41 | 0251859 | Шплинт | |
| 42 | 1343411 | Топливопровод | |
| 43 | 1315820 | Резиновый уплотнитель | |
| 44 | 1297917 | Хомут (D=37, В=12) | |
| 45 | 1342401 | Кронштейн (L=513) | |
| 46 | 1262311 | Хомут крепления | |
| 47 | 1313140 | Болт с фланцем М8х20 10,9 | |
| 48 | 1313142 | Гайка с фланцем М8-10 | |
| 49 | 1298316 | Кронштейн 30х110х4 | |
| 53 | 0119087 | Резиновый уплотнитель | |
| 55 | 0591419 | Пластина крепления 265х50х8 | |
| 55 | 0591418 | Пластина крепления 275х50х8 | |
| 58 | 1298316 | Кронштейн 30х110х4 | |
| 59 | 1343556 | Кронштейн (L=553) | |
| 60 | 1303492 | Фиксатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
