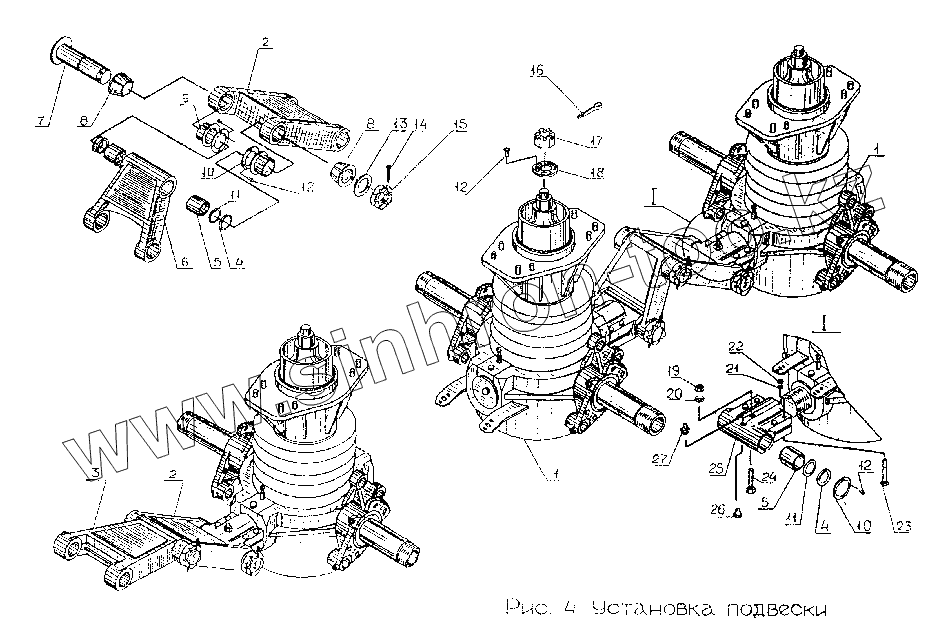

Каталог запасных частей к технике: ЧМЗАП-9990. Установка подвески
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 600000.2910010 | Подвеска задняя | |
| 2 | 9990-2910221 | Вилка наружная | |
| 3 | 9990.2910210 | Вилка внутренняя со втулками | |
| 4 | 9990-29 10266 | Корпус сальника | |
| 5 | 9990-2910264 | Втулка | |
| 6 | 9990-2910211 | Вилка внутренняя | |
| 7 | 9990-2910230-11 | Ось вилки задней подвески | |
| 7 | 9990-2910230-12 | Ось вилки задней подвески | |
| 8 | 9990-2910158 | Втулка конусная вилки | |
| 9 | 9990-2910156-10 | Втулка конусная вилки | |
| 10 | 9990.29 10058 | Шайба спецнальная | |
| 11 | 9990-2910268 | Кольцо уплотнительное оси | |
| 12 | 5203В-3104078 | Штифт гайки | |
| 13 | 252025 | Шайба 36 | |
| 14 | 258085 | Шплинт 6.3x50.0.016 ГОСТ 397 | |
| 15 | 303039 | Гайка М56х2-6Н | |
| 16 | 258086 | Шплинт 6,3x60.0.016 ГОСТ 397 | |
| 17 | 335045 | Гайка М30x1.5-611 | |
| 18 | 9940-2910270-20 | Шайба стопорная | |
| 19 | 250560 | Гайка М16-6Н.6.016 ГОСТ 5915-70 | |
| 20 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | 252142 | Шайба 22 Т 65Г 06 ГОСТ 6402 | |
| 22 | 477120 | Гайка М22x1.5Н | |
| 23 | 202313 | Болт М22x1,5.6gx110.68.016 ГОСТ 7796 | |
| 24 | 200878 | Болт М16.6,11gx 140.68.016 ГОСТ 7795 | |
| 25 | 9990-2910262-01 | Кронштейн вилки задней подвески | |
| 26 | 262541 | "Пробка кг 1/8" | |
| 27 | 264020 | Масленка 1,3.Ц6xp ГОСТ 19853 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
