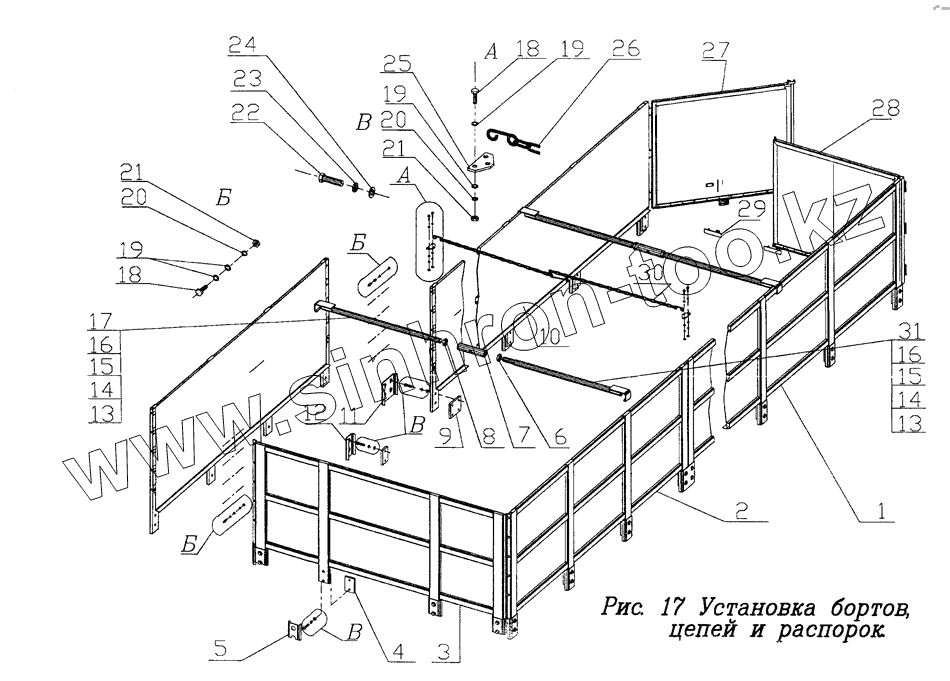

Каталог запасных частей к технике: ЧМЗАП-9906. Установка бортов, цепей и распорок
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 311210.8502013 | Борт боковой № 2 левый | |
| 2 | 311210.8502010 | Борт боковой № 1 | |
| 3 | 311210.8504010 | Борт передний | |
| 4 | 311210.8502110 | Подкладка № 1 | |
| 5 | 311210.8504115 | Гнездо переднее | |
| 6 | 311210.8508017 | Гайка левая | |
| 7 | 311210.8508012 | Стяжка | |
| 8 | 311210.8508016 | Гайка правая | |
| 9 | 311210.8502113 | Подкладка № 2 | |
| 10 | 311210.8502012 | Борт боковой № 2 правый | |
| 11 | 311210.8502117 | Гнездо № 2 | |
| 12 | 311210.8502115 | Гнездо № 1 | |
| 13 | 311210.8508018 | Уголок | |
| 14 | 311210.8508019 | Пластина | |
| 15 | 311210.8508021 | Пластина | |
| 16 | 311210.8508015 | Труба | |
| 17 | 311210.8508013 | Кронштейн правый | |
| 18 | 201501 | Болт М10-6gx35.68.016ГОСТ 7796-70 | |
| 19 | 252006 | Шайба 10 ОСТ 37.001.144-75 | |
| 20 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | |
| 21 | 250512 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | |
| 22 | 202125 | Болт М16-6gx 60.68.016 ГОСТ 7796-70 | |
| 23 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | |
| 24 | 252017 | Шайба 16 ОСТ 37.001.144-75 | |
| 25 | 311210.8508020 | Кронштейн цепи | |
| 26 | 9906.508508076 | Цепь стойки каркаса тента | |
| 27 | 311210.8503010 | Дверь задняя правая | |
| 28 | 311210.8503011 | Дверь задняя левая | |
| 29 | 311030.8503113-20 | Ловушка | |
| 30 | 9906.508508062 | Цепь стойки каркаса тента с рычагом | |
| 31 | 311210.8508014 | Кронштейн левый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
