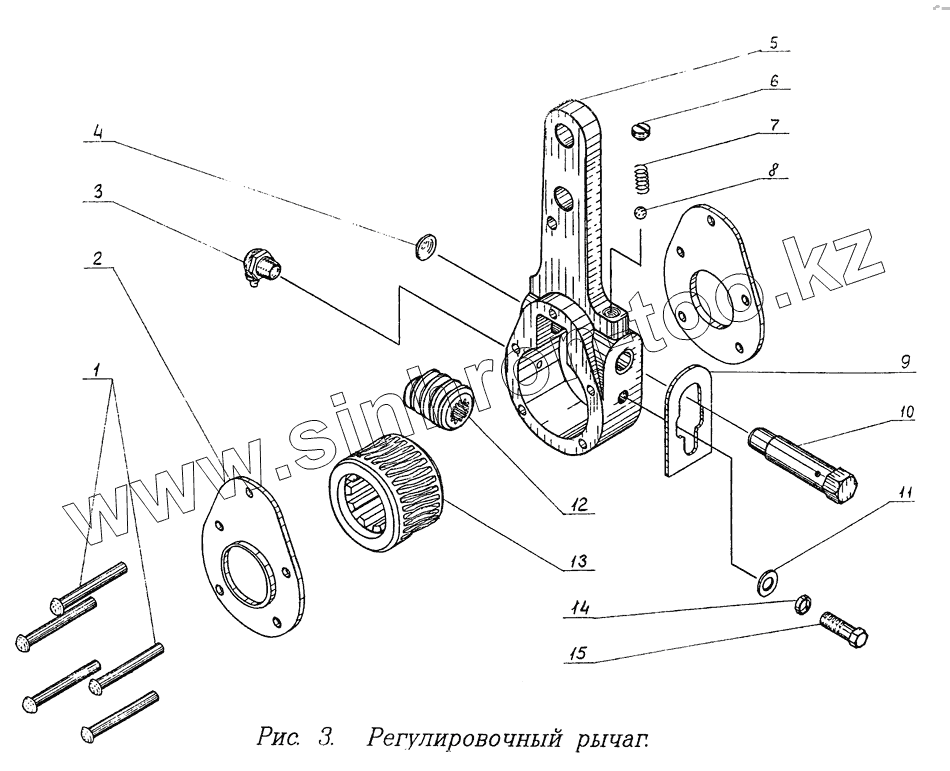

Каталог запасных частей к технике: ЧМЗАП-9906. Регулировочный рычаг
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252721 | Заклепка 6x55.01. ГОСТ 10299-80 | |
| 2 | 5523А-3501143 | Крышка корпуса | |
| 3 | ГОСТ 19853-74 | Масленка 1,ЗЦ6xp ГОСТ 19853-74 | |
| 4 | 260305 | Заглушка 16.016 ГОСТ 3111-81 | |
| 5 | 9991-3502138 | Корпус рычага | |
| 6 | 200-3501148 | Пробка фиксатора | |
| 7 | 5523-3501150 | Пружина регулировочного рычага | |
| 8 | 200-160199-13 | Шарик фиксатора | |
| 9 | 500-3501154-20 | Пластина стопорная | |
| 10 | 5523А-3501142 | Ось червяка | |
| 11 | 252005 | Шайба 8 ОСТ37.001.144-75 | |
| 12 | 500-3501141 | Червяк рычага | |
| 13 | 500-3501140 | Шестерня рычага | |
| 14 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 15 | 201454 | Болт М8-6gx16.68.016 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
