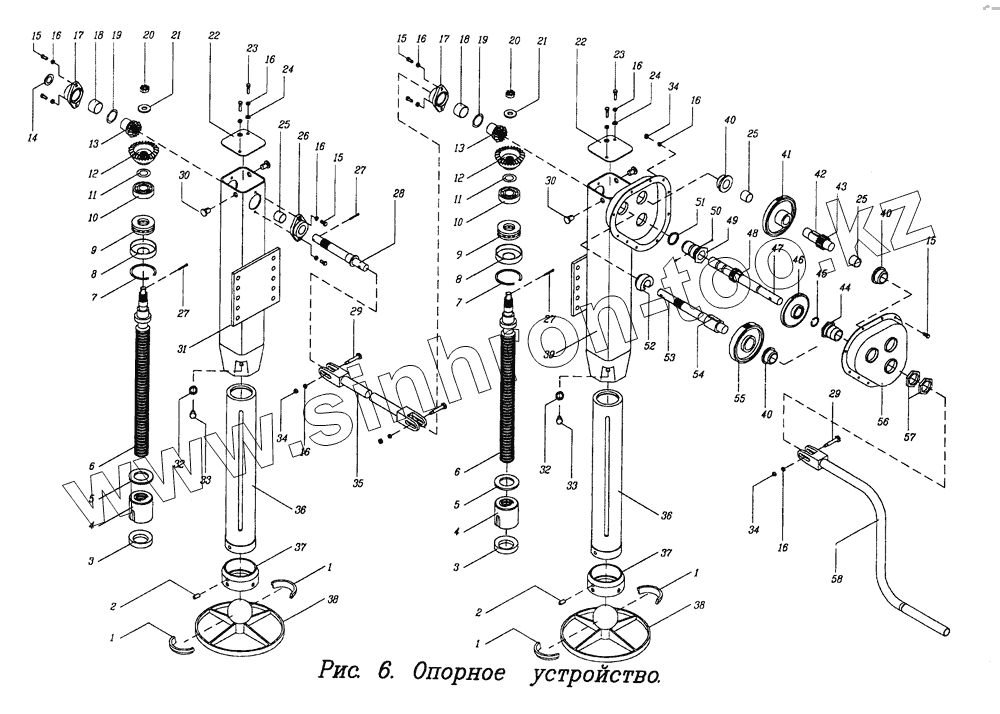

Каталог запасных частей к технике: ЧМЗАП-9906. Опорное устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
13
14
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
25
25
25
25
26
27
27
27
27
28
29
29
30
30
30
31
32
32
32
33
33
33
34
34
34
34
35
36
36
36
37
37
37
38
38
38
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 9990-2910168 Сухарь
2 9990-2918183 Винт стопорный
3 9906ю502723164 Кольцо сферическое
4 9906.502723162 Гайка опорного устройства
5 9906.502723230 Шайба
6 9906.502723160 Винт опорного устройства
7 9906.502723228 Кольцо стопорное
8 9906.502723166 Чашечка
9 ГОСТ 7872-89 Подшипник 8308 ГОСТ 7872-89
10 ГОСТ 8338-75 Подшипник 306 ГОСТ 8338-75
11 9906.502723240 Прокладка регулировочная
11 9906.502723241 Прокладка регулировочная
11 9906.502723242 Прокладка регулировочная
12 9906.502723051 Шестерня коническая ведомая
13 9906.502723050 Шестерня коническая ведущая
13 9906.502723050 Шестерня коническая ведущая
14 9906.502723232 Шайба
15 201455 Болт М8-6gxС18.68.016 ГОСТ 7796-70
15 201455 Болт М8-6gxС18.68.016 ГОСТ 7796-70
16 252135 Шайба 8Т 65Г 06 ГОСТ 6402-70
16 252135 Шайба 8Т 65Г 06 ГОСТ 6402-70
16 252135 Шайба 8Т 65Г 06 ГОСТ 6402-70
17 9906.502723082 Опора шестерни конической
18 5320-3501126 Втулка
19 9906.502723246 Прокладка регулировочная
19 9906.502723246 Прокладка регулировочная
19 9906.502723246 Прокладка регулировочная
19 9906.502723246 Прокладка регулировочная
19 9906.502723246 Прокладка регулировочная
19 9906.502723246 Прокладка регулировочная
20 374802 Гайка М18x1,5-6Н
20 374802 Гайка М18x1,5-6Н
21 376128 Шайба 18
21 376128 Шайба 18
22 9906.502720080 Крышка
22 9906.502720080 Крышка
23 201460 Болт М8-6gx30.68.016 ГОСТ 7796-70
23 201460 Болт М8-6gx30.68.016 ГОСТ 7796-70
24 252005 Шайба 8 ОСТ37.001.144-75
24 252005 Шайба 8 ОСТ37.001.144-75
25 ВМФ-003 Втулка металлофторопластовая
25 ВМФ-003 Втулка металлофторопластовая
25 ВМФ-003 Втулка металлофторопластовая
25 ВМФ-003 Втулка металлофторопластовая
25 ВМФ-003 Втулка металлофторопластовая
26 9906.502723152 Опора № 5
27 258054 Шплинт 4x32.016ГОСТ397-79
27 258054 Шплинт 4x32.016ГОСТ397-79
28 9906.502723055 Вал опорного устройства левого
29 475230 Болт специальный
30 9906.502720082 Палец
30 9906.502720082 Палец
31 9906.502720031 Корпус опорного устройства левый
32 252139 Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
32 252139 Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
33 93853-8525126-10 Болт направляющий
33 93853-8525126-10 Болт направляющий
34 250510 Гайка 2М8.6Н. 6.016 ГОСТ 5915-70
34 250510 Гайка 2М8.6Н. 6.016 ГОСТ 5915-70
35 9911.002724060 Вал соединительный
36 9906.502720050 Стойка опорного устройства
36 9906.502720050 Стойка опорного устройства
37 9990-2910164 Гайка специальная
37 9990-2910164 Гайка специальная
38 9906.502720070 Лапа опорного устройства
38 9906.502720070 Лапа опорного устройства
39 9906.502720030 Корпус опорного устройства правого
40 9906.502723132 Опора № 3
41 9906.502723046 Шестерня ведомая
42 9906.502723236 Шпонка ГОСТ 23360-78
43 9906.502723041 Вал-шестерня
44 9906.502723142 Опора № 4
45 9906.502723224 Кольцо стопорное
46 9906.502723042 Шестерня ведущая
47 9906.502723040 Вал-шестерня
48 9906.502723222 Шпонка ГОСТ 23360-78
49 9906.502723122 Опора № 2
50 200-1601099-В Шарик фиксатора
51 9906.502723226 Кольцо фиксатора
52 9906.502723092 Опора № 1
53 9906.502723054 Вал опорного устройства правого
54 9906.502723220 Шпонка ГОСТ 23360-78
55 9906.502723044 Шестерня ведомая
56 9906.502723034 Крышка редуктора
57 9906.502723234 Гайка М45x1,5-6Н
58 9906.502724016 Рукоятка опорного устройства
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
