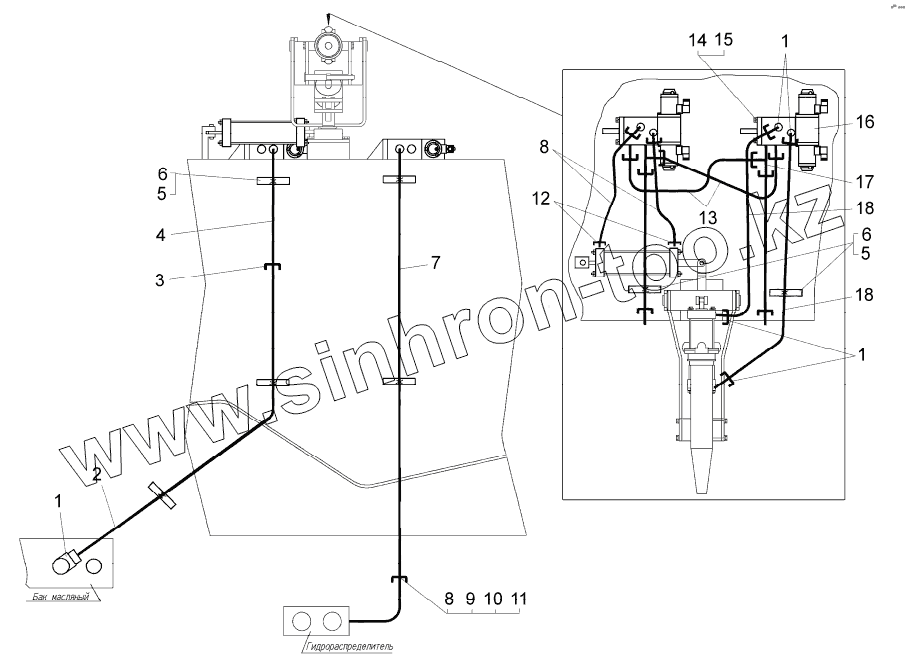

Каталог запасных частей к технике: БелАЗ-76470. Установка управления лафетным стволом
1
1
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 344435 | Угольник (459981645) | |
| 2 | 7555А-8609704 | Рукав высокого давления | |
| 3 | 344010 | Ниппель | |
| 4 | 7555А-8609690 | Рукав высокого давления | |
| 5 | 75211-6603724 | Скоба | |
| 6 | 201424 | Болт | |
| 7 | 7555А-8609714 | Рукав высокого давления | |
| 8 | 7555А-8609670 | Рукав высокого давления | |
| 9 | 297575 | Шплинт | |
| 10 | 297580 | Пряжка | |
| 11 | 297582 | Лента | |
| 12 | 344006 | Ниппель | |
| 13 | 7555А-8609676 | Рукав высокого давления | |
| 14 | 252156 | Шайба | |
| 15 | 201497 | Болт | |
| 16 | 7648-8060410 | Блок управления | |
| 17 | 344203 | Тройник | |
| 18 | 7555А-8609686 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
