Каталог запасных частей к технике: БелАЗ-76470. Установка цистерны и крышки заливной горловины

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

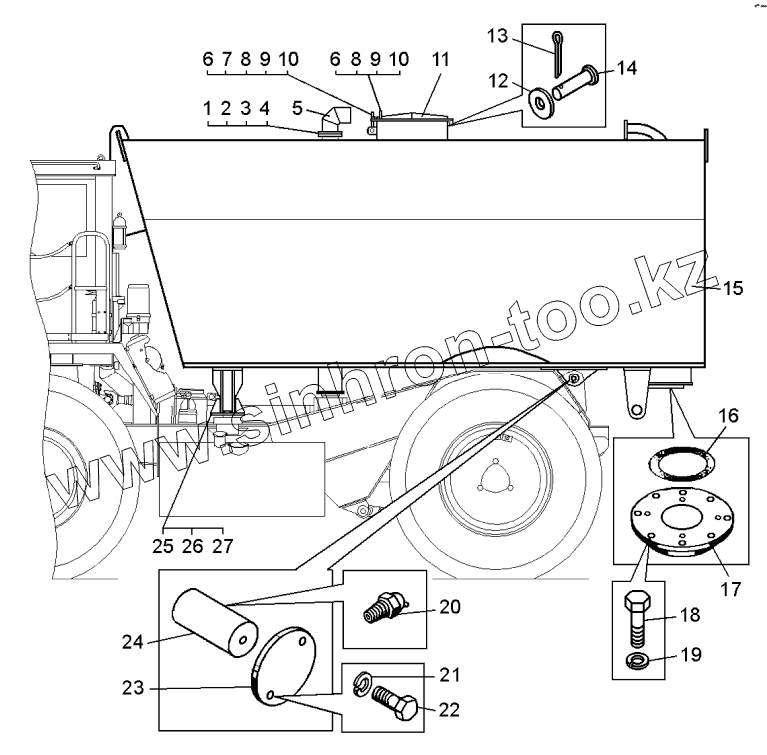

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7648-1203218		Прокладка
2	201457		Болт
3	250510		Гайка
4	252155		Шайба
5	7648-1203015		Патрубок
6	340780		Болт М10х95
7	251514		Гайка
8	7648-8513417		Ось
9	342515		Шайба
10	258038		Шплинт
11	7648-8513410		Крышка
12	252007		Шайба
13	258039		Шплинт
14	7648-8513416		Ось
15	76470-8513020-10		Цистерна
16	250-260-58-2-2		Кольцо
17	7648-8608110-10		Крышка
18	201501		Болт
19	252136		Шайба
20	1.3Ц6хр		Масленка
21	252139		Шайба
22	202119		Болт
23	540А-8602034		Фланец
24	540А-8602031		Палец
25	340983		Болт М30Х2-79
26	252023		Шайба 31
27	252165		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
