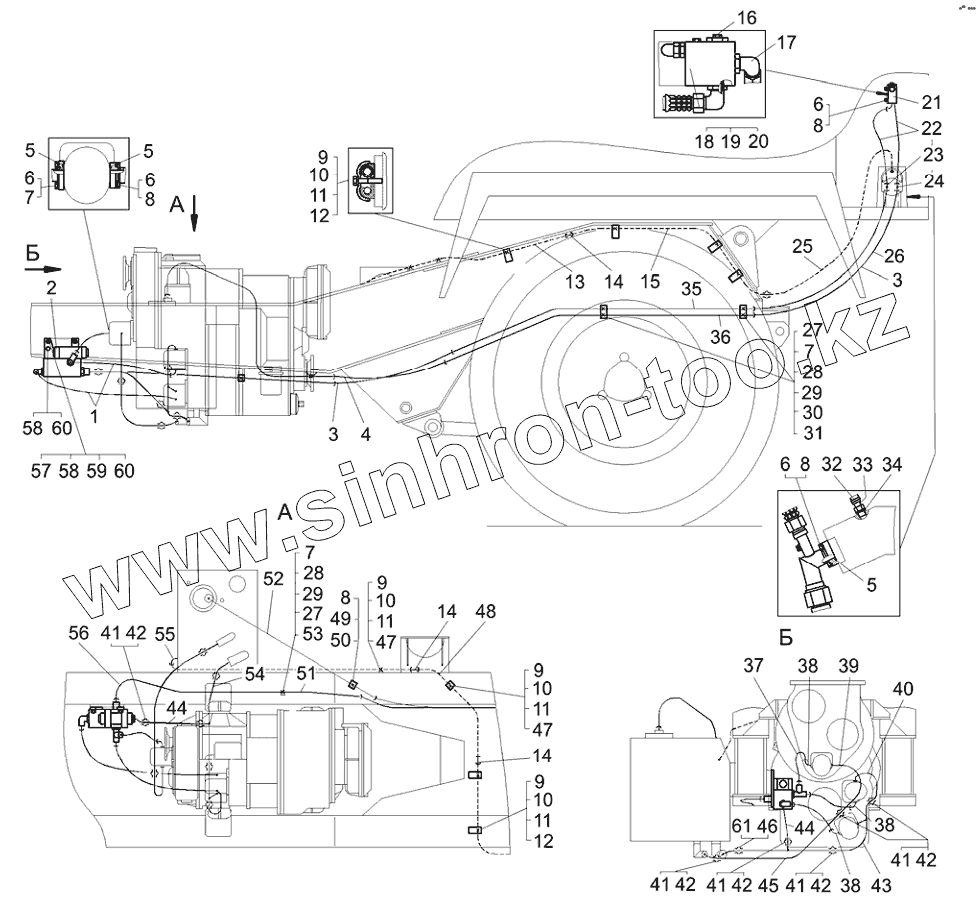

Каталог запасных частей к технике: БелАЗ-76470. Установка трубопроводов привода центробежного насоса
1
2
3
3
4
5
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
41
41
41
41
42
42
42
42
42
43
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 75485-8609380 | Рукав высокого давления | |
| 2 | 76470-8607204-01 | Панель управления | |
| 3 | 7820-8609380-01 | Рукав высокого давления | |
| 4 | 7547-1719354 | Рукав | |
| 5 | 040-045-30-2-3 | Кольцо | |
| 6 | 201499 | Болт | |
| 7 | 252135 | Шайба | |
| 8 | 252136 | Шайба | |
| 9 | 540А-3506988 | Вкладыш | |
| 10 | 201424 | Болт | |
| 11 | 252134 | Шайба | |
| 12 | 344662 | Скоба | |
| 13 | 76470-8609614 | Трубка | |
| 14 | 344757 | Ниппель | |
| 15 | 76470-8609610 | Трубка | |
| 16 | 262543 | Пробка | |
| 17 | 344155 | Угольник | |
| 18 | 549А-3408048 | Контргайка | |
| 19 | 549А-3408049 | Шайба защитная | |
| 20 | 027-032-30-2-3 | Кольцо | |
| 21 | 7921-1714125-10 | Клапан предохранительный | |
| 22 | 75485-8609381 | Рукав высокого давления | |
| 23 | 7648-8609560 | Фланец гидромотора | |
| 24 | 7648-8609566 | Фланец гидромотора | |
| 25 | 75303-3509318 | Шланг соединительный | |
| 26 | 7547-1719360 | Рукав | |
| 27 | 250510 | Гайка | |
| 28 | 341037 | Шпилька М8х55 | |
| 29 | 75131-3408254 | Вкладыш | |
| 30 | 75131-3408255 | Вкладыш | |
| 31 | 75131-3408259 | Пластина | |
| 32 | TORROS16-27/1271 | Хомут | |
| 33 | ТО-41-4600220 | Штуцер | |
| 34 | 342545 | Прокладка М18х24х2-1 | |
| 35 | 7648А-8609080 | Труба нагнетательная | |
| 36 | 7648А-8609110 | Труба сливная | |
| 37 | 75405-8609380 | Рукав высокого давления | |
| 38 | 7548-8609010 | Фланец | |
| 39 | 548А-8609037-30 | Труба всасывающая | |
| 40 | 7548-8609500-01 | Труба всасывающая | |
| 41 | 549-8609640 | Хомут | |
| 42 | 548А-8609034 | Рукав всасывающий | |
| 43 | 7548-8609510-40 | Труба всасывающая | |
| 44 | 7648-8609162 | Труба сливная | |
| 45 | 7548-8609522-10 | Трубопровод | |
| 46 | 344429 | Хомут 70 | |
| 47 | 75211-6603724 | Скоба | |
| 48 | 76470-8609618 | Труба | |
| 49 | 201502 | Болт | |
| 50 | 548П-1719198 | Скоба | |
| 51 | 76470-8609616 | Труба | |
| 52 | 7648-8609090-20 | Труба сливная | |
| 53 | 75131-3408258 | Пластина | |
| 54 | 76470-8609511 | Труба всасывающая | |
| 55 | 379652 | Угольник | |
| 56 | 7648-8609076 | Труба нагнетательная | |
| 57 | 250560 | Гайка | |
| 58 | 252139 | Шайба | |
| 59 | 341155 | Шпилька | |
| 60 | 202115 | Болт | |
| 61 | 7648-8609028 | Рукав, L=350мм |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
