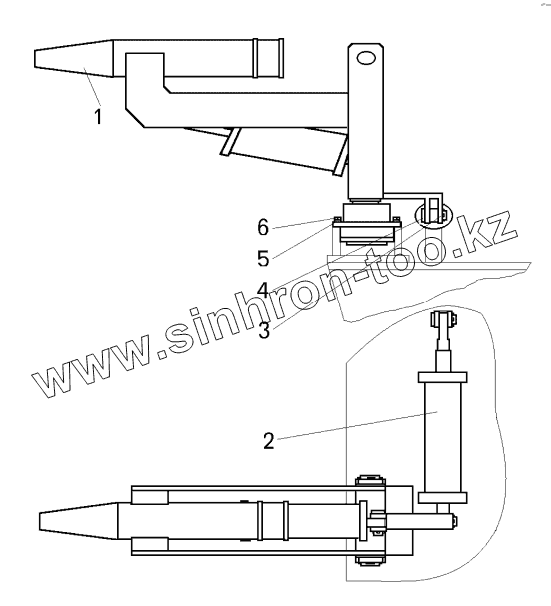

Каталог запасных частей к технике: БелАЗ-76470. Установка лафетного ствола с цилиндром управления

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка водяного насоса с приводом Привод водяного насоса Опора с амортизатором Установка лафетного ствола с цилиндром управления Ствол лафетный с механизмом поворота Цилиндр управления Установка управления лафетным стволом Блок управления Установка трубопроводов поливооросительной системы. Установка трубопроводов поливооросительной системы. Установка цистерны и крышки заливной горловины Установка управления приводом водяного насоса Установка трубопроводов привода центробежного насоса Панель управления Масляный бак Монтаж электрооборудования на кабине (без рисунка) Монтаж электроборудования на шасси Монтаж электроборудования и проводов по цистерне (без рисунка) Панель приборов с приборами Установка поручней на цистерне Установка брызговиков Установка лестницы Установка структуры безопасности Рама

1

2

3

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
1	76470-8060120		Ствол лафетный с механизмом поворота
2	7648-8060100		Цилиндр управления
3	258053		Шплинт
4	260091		Палец
5	252136		Шайба
6	201502		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
