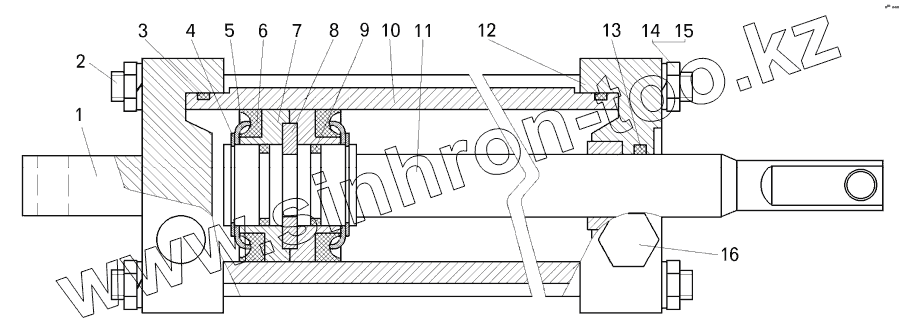

Каталог запасных частей к технике: БелАЗ-76470. Цилиндр управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7648-8060110 | Крышка | |
| 2 | 7648-8060118 | Стяжка | |
| 3 | 070-075-30-2-3 | Кольцо | |
| 4 | 500-3502134 | Кольцо | |
| 5 | 7421-3421218 | Манжетодержатель | |
| 6 | 3-60х40-6 | Манжета | |
| 7 | 7421-3421214 | Втулка | |
| 8 | 7421-3421216 | Полукольцо | |
| 9 | 027-032-30-2-3 | Кольцо | |
| 10 | 7421-3421202 | Цилиндр | |
| 11 | 7648-8060116 | Шток цилиндра | |
| 12 | 7648-8060119 | Крышка цилиндра | |
| 13 | 025-030-30-2-3 | Кольцо | |
| 14 | 250558 | Гайка | |
| 15 | 252138 | Шайба | |
| 16 | 262542 | Пробка |
