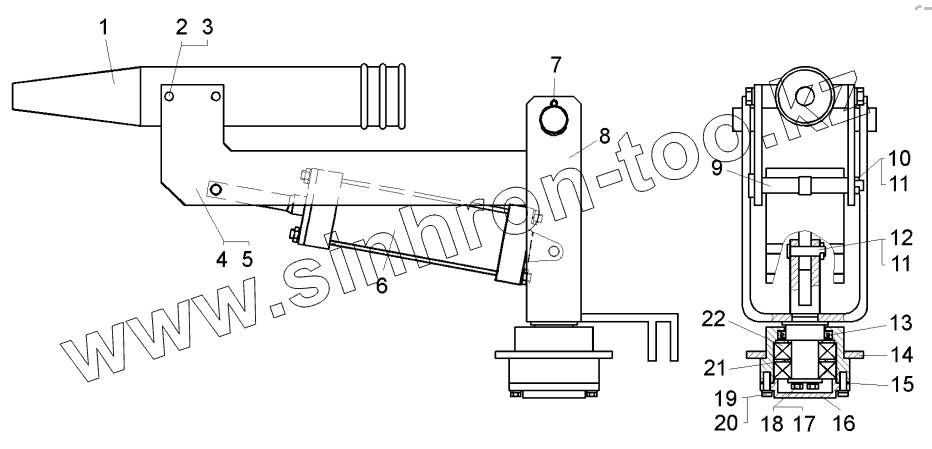

Каталог запасных частей к технике: БелАЗ-76470. Ствол лафетный с механизмом поворота
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 76470-8060130 | Ствол лафетный | |
| 2 | 201497 | Болт | |
| 3 | 252136 | Шайба | |
| 4 | 76470-8060150 | Щека | |
| 5 | 76470-8060151 | Щека | |
| 6 | 7648-8060100 | Цилиндр управления | |
| 7 | 258071 | Шплинт | |
| 8 | 76470-8060140 | Уключина | |
| 9 | 76470-8060167 | Втулка | |
| 10 | 7648-8060168 | Палец | |
| 11 | 258053 | Шплинт | |
| 12 | 260091 | Палец | |
| 13 | 1.2-50х70-3 | Манжета | |
| 14 | 76470-8060160 | Стакан | |
| 15 | 7648-8060166 | Прокладка | |
| 16 | 76470-8060169 | Крышка | |
| 17 | 201495 | Болт | |
| 18 | 548А-1308118 | Шайба | |
| 19 | 201460 | Болт | |
| 20 | 252135 | Шайба | |
| 21 | 540-1308150-Б | Кольцо | |
| 22 | 307А | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
