Каталог запасных частей к технике: БелАЗ-7555A. Вал реверсивный (диапазонный)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Кабина Установка кабины Установка кожуха пола Установка стеклоочистителя Установка рычага и щитка Установка стеклоомывателя Дверь Установка сидений Установка отопителя БелАЗ-7555А Установка вентилятора Установка отопителя БелАЗ-7555В Отопитель кабины Установка кронштейна зеркала заднего вида Установка зеркал заднего вида Установка противосолнечного козырька Установка оперения Установка брызговиков Установка кожуха подогревателя Установка платформы Установка цилиндра опрокидывающего механизма Установка трубопроводов опрокидывающего механизма Цилиндр опрокидывающего механизма с подшипником Цилиндр опрокидывающего механизма Установка насосов Панель управления Секция гидрораспределителя Клапан вспомогательный Клапан предохранительный Блок управления Установка масляного бака Бак масляный, установка фильтров и заслонки Бак масляный, установка заправочного клапана и нижней крышки Заслонка Установка двигателя на самосвал БелАЗ-7555А Двигатель с кронштейнами Установка двигателя на самосвал БелАЗ-7555В Установка предпускового подогревателя на самосвал БелАЗ-7555А Установка предпускового подогревателя на самосвал БелАЗ-7555В Установка системы пневмостартерного пуска самосвала БелАЗ-7555А Клапан пусковой Кран Дозатор смазки Пневмодвигатель Привод Установка пневмостартера на самосвал БелАЗ-7555А Пневмостартер Клапан предохранительный Топливный бак Труба топливного бака всасывающая Установка топливного бака Установка трубопроводов системы питания топливом БелАЗ-7555А Установка трубопроводов системы питания топливом БелАЗ-7555В Установка фильтра грубой очистки БелАЗ-7555А Фильтр топливный Обогреватель топлива с фильтром Фильтр грубой очистки топлива Насос топливоподкачивающий Стержень с фиксатором Установка педали управления подачей топлива БелАЗ-7555А Установка обогревателя топлива Механизмы управления подачей топлива БелАЗ-7555А Установка трубопроводов привода управления подачей топлива БелАЗ-7555А Механизм управления подачей топлива БелАЗ-7555B Педаль привода подачи топлива БелАЗ-7555А Педаль привода подачи топлива БелАЗ-7555В Педаль с накладкой БелАЗ-7555В Механизм толкающий Наконечник Ручка ручной подачи топлива Установка воздушного фильтра на самосвал БелАЗ-7555А Установка воздушного фильтра на самосвал БелАЗ-7555В Фильтр воздушный БелАЗ-7555В Установка системы выпуска отработавших газов на самосвал БелАЗ-7555А Установка системы выпуска отработавших газов на самосвал БелАЗ-7555В Труба с уплотняющим устройством Шарнир Установка кожуха вентилятора БелАЗ-7555А Блок радиаторов Установка кожуха вентилятора БелАЗ-7555А Установка радиаторов Установка трубопроводов системы охлаждения двигателя БелАЗ-7555А Установка трубопроводов системы охлаждения двигателя БелАЗ-7555В Установка жалюзи радиаторов Жалюзи радиаторов Пневмопереключатель Радиатор Коробка передач. Установка выходного вала Коробка передач. Установка маслозаборника и полнопоточного фильтра Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки Коробка передач. Картер, установка первичного вала и тормоза замедлителя Коробка передач. Установка реверсивного и диапазонного валов Диск нажимной Установка гидромеханической передачи Гидромеханическая передача Фильтр гидромеханической передачи Насос масляный передний Втулка шлицевая Гидротрансформатор с коробкой передач Картер гидротрансформатора в сборе Картер гидротрансформатора Крышка картера гидротрансформатора Картер гидромеханической передачи Фрикцион первой передачи Фрикцион понижающего (повышающего) диапазона Барабан фрикциона первой передачи Барабан фрикциона понижающего (повышающего) диапазона Поршень фрикциона Картер коробки передач Установка трубопроводов и шлангов гидромеханической передачи БелАЗ-7555А Установка трубопроводов и шлангов гидромеханической передачи БелАЗ-7555В Установка теплообменников Теплообменник Механизм управления гидромеханической передачей Колесо насоса Колесо турбины Колесо первого (второго) реактора Вал ведущий с барабаном Крышка подшипника ведущего вала Картер промежуточный Вал первичный Вал реверсивный (диапазонный) Крышка диапазонного вала Крышка реверсивного вала Шестерни ведущие Шестерня паразитная Ступица гидротрансформатора Крышка шестерни привода реверсивного вала Элемент фильтрующий маслозаборника Элемент фильтрующий плнопоточного фильтра Электромагнит Коробка золотниковая, установка крышек, колпачков и пробок Коробка золотниковая клапан аварийный Коробка золотниковая. Регулятор давления гидротрансформатора Коробка золотниковая. Регулятор главного давления Коробка золотниковая клапан плавности Коробка золотниковая клапан блокировки и обратные клапаны Опора пружины в сборе Клапан корректирующий Механизм управления тормозом-замедлителем (механизм блокировки гидротрансформатора) Установка карданных валов Вал карданный в сборе Муфта упругая Вал карданный Вал карданный промежуточный Картер заднего моста с рычагом Установка главной передачи и цилиндра стояночного тормоза Передача главная Ведущая шестерня главной передачи Картер подшипников Полуось с центрующим пальцем Шестерня коронная с кожухом Водило с сателлитами Сателлит с бортовой передачи в сборе Картер главной передачи Дифференциал заднего моста Чашка дифференциала правая с ведомой шестерней Сателлит дифференциала в сборе Рама Установка брызговиков двигателя Установка цилиндров передней подвески Цилиндр передней подвески Центральный шарнир передней подвески Установка поперечной штанги передней подвески Установка цилиндров задней подвески Цилиндр задней подвески Насос Установка центрального шарнира задней подвески Установка поперечной штанги задней подвески Установка поворотных кулаков и шкворней Подшипник упорный Наконечник тяги Тяга рулевой трапеции Ступица заднего колеса с тормозным диском Установка ступицы переднего колеса Ступица передняя Ступица заднего колеса Крышка ступицы Установка передних колес Установка задних колес Колесо с шиной Установка камневыталкивателей Установка цилиндров поворота и поперечной тяги рулевой трапеции Установка рулевой колонки Колонка рулевая с кронштейнами Колонка рулевого управления Вал карданный рулевого управления Установка трубопровода рулевого управления Электродвигатель с насосом Кран-регулятор Клапан соединительный Фильтр Фильтр Цилиндр поворота Автомат разгрузки насоса Установка рабочих тормозных механизмов Тормозная система Кран управления тормозами Кран управления стояночным тормозом Суппорт стояночного тормоза Стояночный тормозной механизм Колодка с накладками Барабан стояночного тормоза Установка рабочих тормозных механизмов Корпус тормоза Установка выключателя гидравлического тормоза Клапан защитный двойной Пневмогидроаккумулятор Установка пневмоаппарата Установка трубопроводов компрессора Противозамерзатель Клапан защитный одинарный Цилиндр пневматический БелАЗ-7555А Сапун Установка подпорного клапана и механизма управления тормозом-замедлителем Корпус тормоза-замедлителя Клапан Ротор со ступицей Втулка с кольцами Механизм управления тормозом-замедлителем Корпус подпорного клапана Рычаг регулировочный Схема электрооборудования (монтаж проводов на шасси БелАЗ-7555А) Схема электрооборудования (монтаж проводов на шасси БелАЗ-7555В) Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555А) Схема электрооборудования (монтаж проводов в кабине БелАЗ-7555В) Установка аккумуляторных батарей БелАЗ-7555А Установка аккумуляторных батарей БелАЗ-7555В Установка фар и подфарников Установка задних фонарей и задней фары Установка щитка подогревателя Реле давления Панель приборов БелАЗ-7555А Панель приборов БелАЗ-7555В Шестерня ведомая привода спидометра Втулка шестерни ведомой привода спидометра Инструмент водителя Приспособления Установка инструментального ящика Установка огнетушителя

1

1

2

3

4

4

5

6

6

7

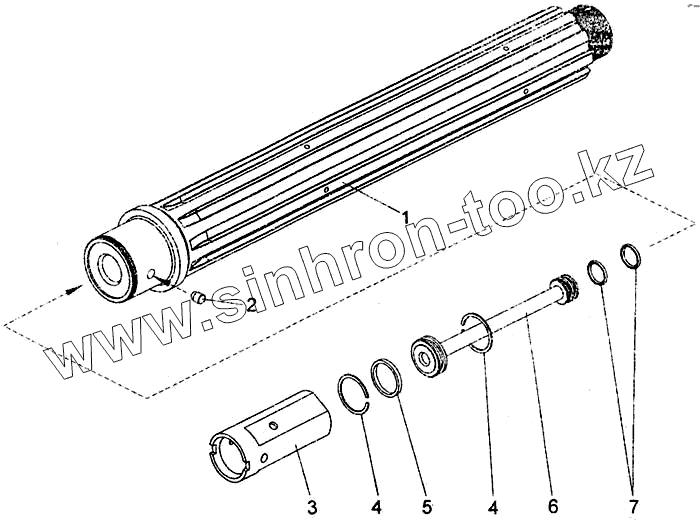

Позиция на иллюстрации	Заводской номер детали		Название детали
1	75551-1701402		Вал диапазонный
1	75551-1701452		Вал реверсивный
2	7548-1701408		Фиксатор
3	7548-1701456-10		Втулка
4	7548-1701417		Кольцо
5	034-040-36-2-2		Кольцо
6	75551-1701410		Распределитель диапазонного вала
6	75551-1701460		Распределитель реверсивного вала
7	020-025-30-2-2		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
