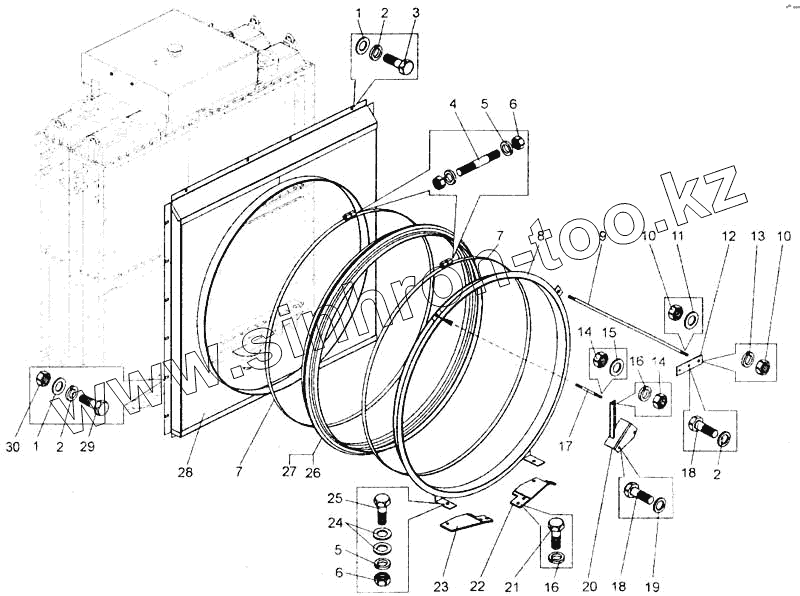

Каталог запасных частей к технике: БелАЗ-7555A. Установка кожуха вентилятора БелАЗ-7555А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 342515 Шайба
2 252135 Шайба
3 201457 Болт
4 549Б-1309150 Тяга
5 252136 Шайба
6 250512 Гайка
7 75553-1309200 Хомут
8 75553-1309035 Обечайка задняя
9 75553-1309069 Тяга
10 250558 Гайка
11 252016 Шайба
12 75553-1309062 Пластина
13 252138 Шайба
14 250514 Гайка
15 252007 Шайба
16 252137 Шайба
17 75553-1309068 Тяга
18 Трубка
19 Трубка
20 75553-1309110 Кронштейн
21 201538 Болт
22 75553-1309050 Кронштейн
23 75553-1309057 Основание кронштейна
24 252006 Шайба
25 201499 Болт
26 75553-1309072 Уплотнитель
27 549Б-1309072 Уплотнитель
28 75553-1309010 Кожух
29 201460 Болт
30 250510 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
