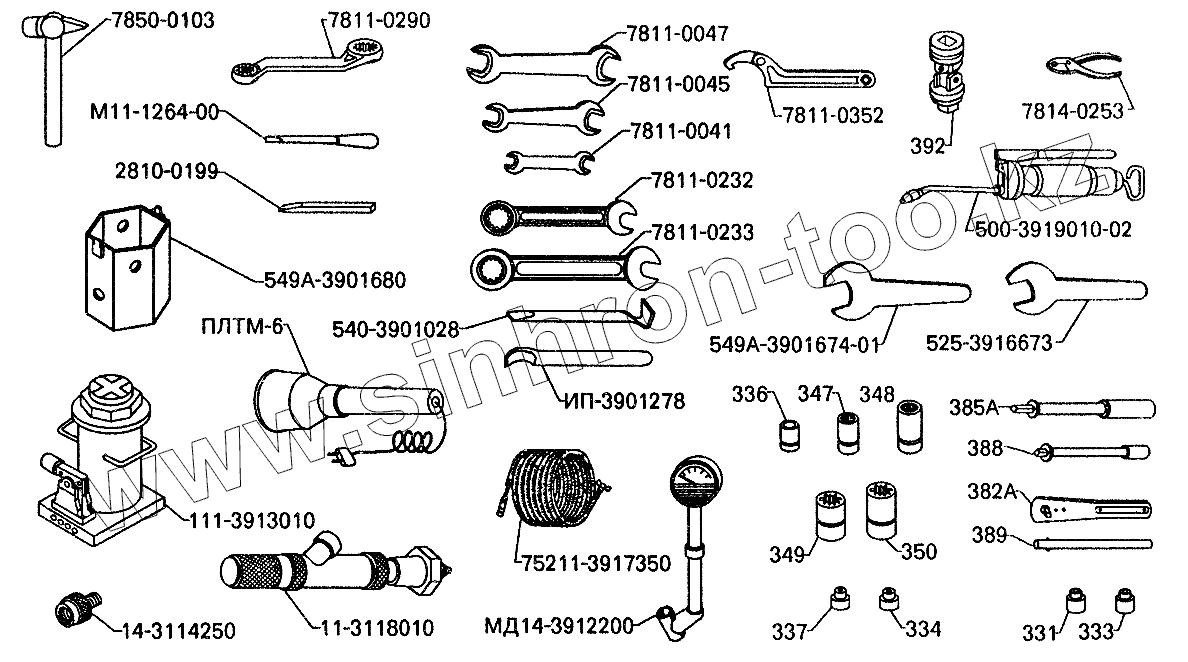

Комплект инструмента и принадлежностей
Инструмент специальный
Комплект съемников
М11-1264-00
7811-0047
7811-0352
549А-3901680
ПЛТМ-6
540-3901028
ИП-3901278
МД14-3912200
7850-0103
7811-0045
7814-0253
385А
500-3919010-02
382А
388
11-3118010
392
75211-3917350
349
389
331
333
337
334
336
347
348
14-3114250
350
111-3913010
2810-0199
7811-0232
7811-0233
525-3916673
549А-3901674-01
7811-0290
7811-0041
Позиция на иллюстрации
Заводской номер детали
Название детали
М11-1264-00
М11-1264-00
Отвертка
7811-0317
7811-0317
Ключ D=45-52
7811-0047
7811-0047
Ключ S = 50-55 (могут поставляться ключи 7811-0174 и 7811-0175)
7811-0352
7811-0352
Ключ Д = 65-110
549А-3901680
549А-3901680
Ключ торцовый специальный
ПЛТМ-6
ПЛТМ-6
Лампа переносная
549А-3924130-01
549А-3924130-01
Линейка характеристическая
7519-3924130-10
7519-3924130-10
Линейка характеристическая
540-3901028
540-3901028
Лопатка монтажная
ИП-3901278
ИП-3901278
Лопатка монтажная
МД14-3912200
МД14-3912200
Манометр шинный МД14
7850-0103
7850-0103
Молоток
7811-0045
7811-0045
Ключ S = 41-46 (могут поставляться ключи 7811-0172 и 7811-0173)
7810-0928
7810-0928
Отвертка
7814-0253
7814-0253
Плоскогубцы
385А
385А
Рукоятка
2236-М1.100
2236-М1.100
Сумка
500-3919010-02
500-3919010-02
Сумка инструментальная
382А
382А
Трещотка
388
388
Удлинитель
11-3118010
11-3118010
Устройство для накачки шин
392
392
Шарнир Гука
75211-3917350
75211-3917350
Шланг для накачивания шин
Ш1-3911010-А
Ш1-3911010-А
Шприц рычажно-плунжерный
349
349
Головка сменная 24
ПС315-3723150
ПС315-3723150
Вилка
549Б-3726096
549Б-3726096
Вилка с проводами
389
389
Вороток
540-3924330
540-3924330
Головка для отвертывания пробок заднего моста и планетарной передачи
331
331
Головка сменная 10
333
333
Головка сменная 12
337
337
Головка сменная 13
334
334
Головка сменная 14 (0000334611)
336
336
Головка сменная 17
347
347
Головка сменная 19
348
348
Головка сменная 22
14-3114250
14-3114250
Адаптер
350
350
Головка сменная 27
7519-3924320
7519-3924320
Головка торцевого ключа
111-3913010
111-3913010
Домкрат гидравлический
2810-0199
2810-0199
Зубило
7811-0232
7811-0232
Ключ
7811-0233
7811-0233
Ключ S=30
525-3916673
525-3916673
Ключ 68
549А-3901674-01
549А-3901674-01
Ключ 75
7811-0461
7811-0461
Ключ S = 11-13
7811-0290
7811-0290
Ключ
7811-0041
7811-0041
Ключ (могут поставляться ключи 7811-0232 и 7811-0233)
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
