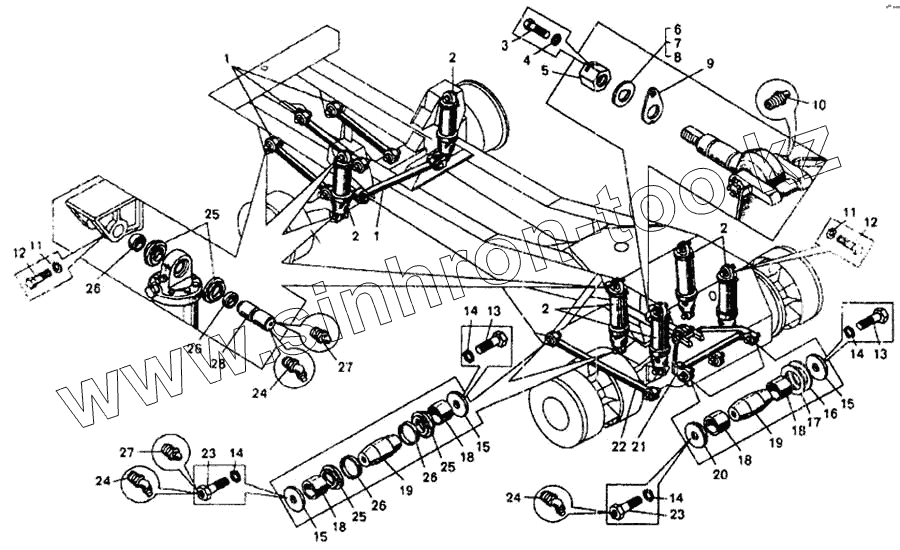

Позиция на иллюстрации
Заводской номер детали
Название детали
1
7540-2909014-01
Штанга в сборе
2
548-2917020-11
Цилиндр подвески
3
340178
Болт
4
252136
Шайба
5
342421
Гайка
6
540-2919437-20
Шайба
7
540-2919438-10
Шайба
8
540-2919439-10
Шайба
9
540-2919436-В
Шайба
10
2390УХЛ1
Масленка
11
252139
Шайба
12
340430
Болт
13
340748
Болт
14
252143
Шайба
15
7523-2919160
Пластина прижимная
16
7540-2919445
Шайба
17
7540-2919442
Шайба
18
7523-2919158
Втулка
19
7523-2919078-01
Палец
20
7523-2919252
Пластина
21
7540-2919411
Вилка задней подвески в сборе
22
7548-2919016-01
Штанга в сборе
23
7523-2919449
Болт специальный
24
2345УХЛ1
Масленка
25
540-2917454-12
Сальник
26
540-2917450
Втулка
27
13УХЛ1
Масленка
28
540-2917446-13
Палец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
