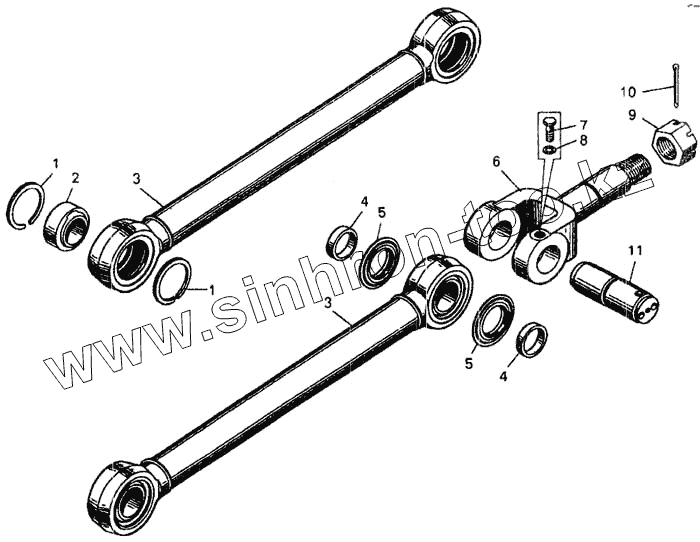

Каталог запасных частей к технике: БелАЗ-7548А. Штанга передней подвески (9.1)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Кабина (16.1) Установка кабины Установка стеклоочистителя и стеклоомывателя Дверь кабины (16.2) Установка сидений Установка площадок моторного отсека Вентилятор кабины Установка отопителя кабины Отопитель кабины Установка зеркал заднего вида Установка противосолнечного козырька Установка капотов Крылья и подножки Установка брызговиков Платформа Цилиндр опрокидывающего механизма Блок гидрораспределителей управления (17.4, 17.9) Гидрораспределитель управления (17.9) Трубопроводы управления опрокидывающим механизмом Трубопроводы опрокидывающего механизма самосвалов БелАЗ-7548А, 75481 Трубопроводы опрокидывающего механизма самосвала БелАЗ-75483 Установка насосов Панель управления самосвалов БелАЗ-7548А, 75481 (17.5) Панель управления самосвала БелАЗ-75483 (17.6) Кран управления (17.8) Масляный бак опрокидывающего механизма самосвалов БелАЗ-7548А, 75481 Масляный бак опрокидывающего механизма самосвалов БелАЗ-75483 Установка двигателя на самосвале БелАЗ-7548А Установка двигателя на самосвале БелАЗ-75481 Установка двигателя на самосвале БелАЗ-75483 Масляные трубопроводы двигателя самосвалов БелАЗ-7548А Теплообменник водомасляный (1.4) Установка масляного фильтра Установка воздушных фильтров на самосвалах БелАЗ-7548А, 75481 Установка воздушных фильтров на самосвале БелАЗ-75483 Фильтр воздушный (2.1) Топливные трубопроводы самосвала БелАЗ-7548А Топливные трубопроводы самосвала БелАЗ-75481 Топливные трубопроводы самосвала БелАЗ-75483 Бак топливный (2.4, 2.5, 2.6) Фильтр грубой очистки топлива (2.5) Привод управления подачей топлива самосвала БелАЗ-7548А Привод управления подачей топлива БелАЗ-75481 Привод управления подачей топлива самосвала БелАЗ-75483 Установка системы выпуска отработавших газов на самосвалах БелАЗ-7548А, 7548127 Установка системы выпуска отработавших газов на самосвале БелАЗ-75483 Трубопроводы системы охлаждения самосвала БелАЗ-7548А Трубопроводы системы охлаждения самосвала БелАЗ-75481 Трубопроводы системы охлаждения самосвала БелАЗ-75483 Вентиляторы и их привод на самосвалах БелАЗ-7548А, 75483 Вентиляторы и их привод на самосвале БелАЗ-75481 Блок радиаторов самосвалов БелАЗ-7548А,75481 (4.1.4.2) Блок радиаторов самосвала БелАЗ-75483 (4.3) Радиатор водяной (ширина 800 мм) (4.8. 4.7) Радиатор (ширина 200 мм) (4.6) Радиатор водяной (ширина 600 мм) (4.6, 4.7) Привод вентилятора (4.4) Ролик натяжной (4.4, 4.5) Вентилятор с электромагнитной муфтой (4.5) Привод вентилятора с кронштейном (4.5) Жалюзи радиаторов и их привод Жалюзи радиаторов самосвалов БелАЗ-7548А, 75481 Жалюзи радиаторов самосвала БелАЗ-75483 Пневмопереключатель (4.15) Установка гидромеханической передачи Гидромеханическая передача (согласующая передача и гидротрансформатор с коробкой передач) Гидромеханическая передача (фильтр тонкой очистки и трубопроводы тормоза-замедлителя) Картер коробки передач Картер гидромеханической передачи Ведущий вал Диапазонный вал Реверсивный вал Ведомый вал Фрикцион (.6-5.9) Насос масляный (5.2) Маслозаборник и полнопоточный фильтр Гидротрансформатор Картер гидротрансформатора с приводом насосов Золотниковая коробка (5.5) Клапан корректирующий (5.5) Механизм управления (5.5) Картер, ведущий и промежуточный валы согласующей передачи (5.2) Ведомый вал согласующей передачи (5.2) Установка трубопроводов и шлангов гидромеханической передачи на самосвале БелАЗ-7548А Установка трубопроводов и шлангов гидромеханической передачи на самосвале БелАЗ-75481 Установка трубопроводов и шлангов гидромеханической передачи на самосвале БелАЗ-75483 Установка карданных валов Вал карданный заднего моста (6.1) Вал карданный привода гидромеханической передачи (6.1) Муфта упругая (6.1) Мост задний с тормозами и ступицами Картер заднего моста Главная передача (7.1) Ведущая шестерня главной передачи Дифференциал и полуоси (7.3) Колесная передача (7.1) Рама Установка передней и задней подвески Штанга передней подвески (9.1) Вилка и штанга задней подвески (9.1) Цилиндр подвески (9.1) Передняя ось Детали передней оси Тяга рулевой трапеции Колеса и детали их крепления Детали колес Ступица переднего колеса Ступица заднего колеса (7.1) Установка рулевого управления Установка кожухов и кронштейнов с колонкой Кронштейн с колонкой Карданный вал рулевого управления (11.1) Установка трубопроводов рулевого управления Механизм рулевой (11.5) Клапан предохранительный (11.5) Электродвигатель аварийного привода рулевого управления Цилиндр поворота Трубопроводы и аппараты пневматического привода тормозной системы самосвала БеяАЗ-7548А Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75481 Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75483 Установка привода механизмов управления тормозами Трубопроводы компрессора Компрессор (13.5) Влагоотделитель (13.1, 13.2, 13.3) Регулятор давления (13.1, 13.2, 13.3) Установка ресиверов на самосвалах БелАЗ-7548А, 75481 Установка ресиверов на самосвале БелАЗ-75483 Кран управления тормозами (13.4) Клапан защитный одинарный (13.1, 13.2, 13.3) Клапан защитный двойной (13.1, 13.2, 13.3) Клапан контрольного вывода (13.1, 13.2, 13.3) Клапан ускорительный (13.1, 13.2, 13.3) Клапан ограничения давления (13.1, 13.2, 13.3) Противозамерзатель (13.1, 13.2, 13.3) Кран тормозной ручной (13.1, 13.2, 13.3) Детали колесного тормоза Цилиндр тормозной Цилиндр пневматический (2.9, 2.10) Тормоз-замедлитель Механизм управления тормозом-замедлителем и подпорный клапан Механизм привода управления тормозом-замедлителем (5.5) Механизм управления тормозом-замедлителем (5.22) Детали колесного тормоза (7.1) Цилиндр тормозной (7.1) Стояночный тормозной механизм Регулировочный рычаг (7.10) Цилиндр стояночной тормозной системы (7.1) Электрооборудование шасси самосвала БелАЗ-7548А Электрооборудование шасси самосвала БелАЗ-75481 Электрооборудование шасси самосвала БелАЗ-75483 Электрооборудования кабины Установка фар, подфарников и звукового сигнала Установка задних фонарей и задней фары Ящик аккумуляторных батарей Установка включателя гидравлического тормоза Панель приборов самосвалов БелАЗ-7548А, 75481 Панель приборов самосвала БелАЗ-75483 Комплект инструмента и принадлежностей Инструмент специальный Подшипники Подшипники

1

2

3

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6411-2907459		Кольцо опорное
2	ШСЛ-60К		Подшипник
3	7540-2909018-01		Штанга
4	540-2917450		Втулка
5	540-2917454-12		Сальник
6	7523-2909610		Проушина
7	340430		Болт
8	252139		Шайба
9	375102		Гайка
10	258087		Шплинт
11	540-2917446-13		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
