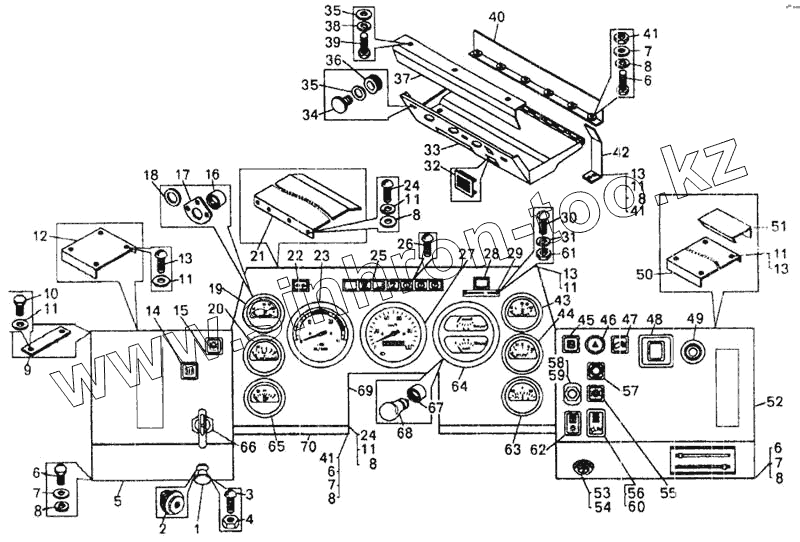

Каталог запасных частей к технике: БелАЗ-7548А. Панель приборов самосвала БелАЗ-75483
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 500А-3709013 | Ручка выключателя | |
| 2 | ВК416-Б-01 | Выключатель | |
| 3 | 341425 | Винт | |
| 4 | 250513 | Гайка | |
| 5 | 75481-5325011 | Панель приборов левая | |
| 6 | 201418 | Болт | |
| 7 | 252037 | Шайба | |
| 8 | 252134 | Шайба | |
| 9 | 75481-5325040 | Кронштейн | |
| 10 | 201415 | Болт | |
| 11 | 252004 | Шайба | |
| 12 | 75481-5325021 | Крышка левой панели | |
| 13 | 224624 | Винт | |
| 14 | 7920-3710050 | Выключатель жалюзи | |
| 15 | 3812.3710-10.47 | Выключатель | |
| 16 | 75483-3713030 | Патрон лампы | |
| 17 | 75483-3805042 | Гнездо подсветки приборов | |
| 18 | 252002 | Шайба | |
| 19 | Приемник указателя температуры (поступае | Приемник указателя температуры (поступает с двигателем) | |
| 20 | Приемник указателя давления масла (посту | Приемник указателя давления масла (поступает с двигателем) | |
| 21 | 75481-5325126 | Крышка средней панели | |
| 22 | 2212.3803-07 | Контрольная лампа | |
| 23 | Тахометр (поступает с двигателем) | Тахометр (поступает с двигателем) | |
| 24 | 220105 | Винт | |
| 25 | 2302.3803 | Блок контрольных ламп | |
| 26 | 220051 | Винт | |
| 27 | СП153УХЛ | Указатель спидометра | |
| 28 | 2212.3803-32 | Контрольная лампа | |
| 29 | 75481-3903168 | Табличка | |
| 30 | 220004 | Винт | |
| 31 | 252130 | Шайба | |
| 32 | 75191-7901032 | Решетка | |
| 33 | 75481-5325250 | Панель приборов верхняя | |
| 34 | 549-6103370 | Фиксатор подвижного стекла | |
| 35 | 252005 | Шайба | |
| 36 | 75481-5325406 | Прокладка | |
| 37 | 75481-5325386 | Кронштейн | |
| 38 | 252135 | Шайба | |
| 39 | 201454 | Болт | |
| 40 | 75481-5325280 | Панель передняя | |
| 41 | 250508 | Гайка | |
| 42 | 75481-7901014 | Кронштейн крепления радиоприемника | |
| 43 | УК171-01 | Приемник указателя температуры | |
| 44 | 11.3810 | Приемник указателя давления | |
| 45 | 75481-3710060 | Выключатель аварийного привода руля | |
| 46 | 32.3710 | Выключатель аварийной сигнализации | |
| 47 | 7555-3710080 | Выключатель блокировки опускания платформы | |
| 48 | 467845.3803 | Индикатор ВИРВ | |
| 49 | 664-36070-6 | Кнопка системы централизованной смазки | |
| 50 | 75481-5325020 | Крышка правой панели | |
| 51 | 75481-5325290 | Балка передняя | |
| 52 | 75483-5325010 | Панель приборов правая | |
| 53 | ВК316Б-3708 | Устройство защитное | |
| 54 | ВК856 | Замок-выключатель | |
| 55 | 3812.3710-02-17 | Выключатель кондиционера | |
| 56 | П147-3709-03.11 | Переключатель отопителя кабины | |
| 57 | 7920-3710052 | Выключатель системы управления ГМП | |
| 58 | 11.3704 | Выключатель кнопочный | |
| 59 | 75481-3903302 | Табличка | |
| 60 | 5336-3710015 | Рамка выключателя | |
| 61 | 250458 | Гайка | |
| 62 | 58.3710-01 | Переключатель света | |
| 63 | 11.3812 | Указатель напряжения | |
| 64 | УК168 | Приемник указателя давления | |
| 65 | Приемник указателя температуры масла (по | Приемник указателя температуры масла (поступает с двигателем) | |
| 66 | П602 | Переключатель | |
| 67 | ЛВ211-329 | Патрон лампы | |
| 68 | А24-2 | Лампа А24-2 | |
| 69 | 75483-5325080 | Панель приборов средняя | |
| 70 | 75481-5325230 | Кожух средней панели |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
