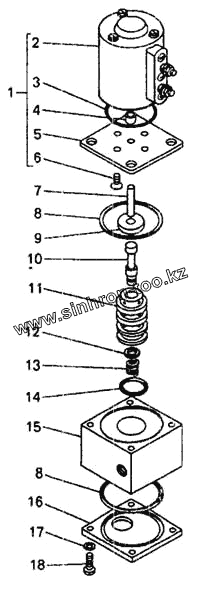

Позиция на иллюстрации
Заводской номер детали
Название детали
1
549Б-8606200
Электромагнит в сборе
2
15.3747
Электромагнит
3
045-053-46-2-3
Кольцо
4
531-1705206
Втулка
5
549Б-8606204
Фланец
6
221602
Винт
7
549А-8606198
Толкатель
8
058-063-30-2-3
Кольцо
9
549А-8606194
Кольцо
10
549Б-8606196
Пилот
11
549Б-8606386
Гильза пилота
12
531-1712612
Шайба
13
540-1712131
Пружина
14
020-025-30-2-3
Кольцо
15
7555-8606315
Корпус
16
549Б-8606188
Крышка
17
252134
Шайба
18
220105
Винт
