1
2
2
3
4
5
6
7
8
9
10
11
12

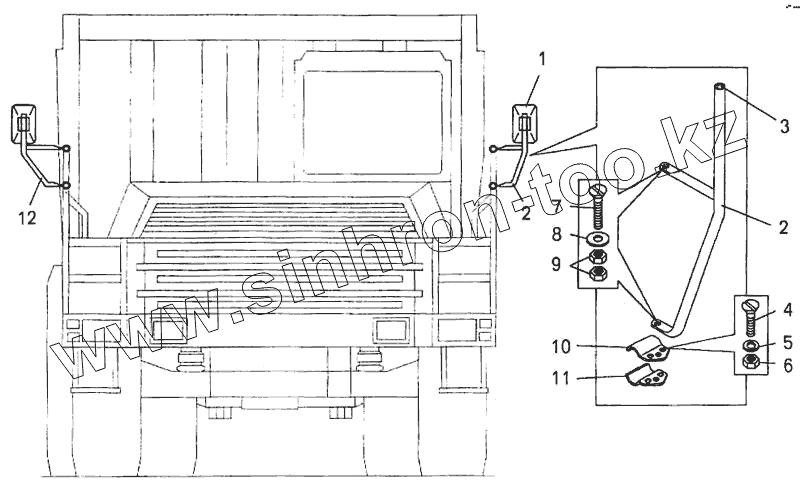

Позиция на иллюстрации
Заводской номер детали
Название детали
1
ВРЕИ.203621.008
Зеркало
2
75473-8201100
Кронштейн зеркала
3
7555-8201128
Заглушка
4
221664
Винт
5
252135
Шайба
6
250510
Гайка
7
221725
Винт
8
75473-8201126-10
Шайба фрикционная
9
250512
Гайка
10
7555-8201110
Держатель кронштейнов верхний
11
7555-8201112
Держатель кронштейнов нижний
12
75473-8201101
Кронштейн зеркала
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
