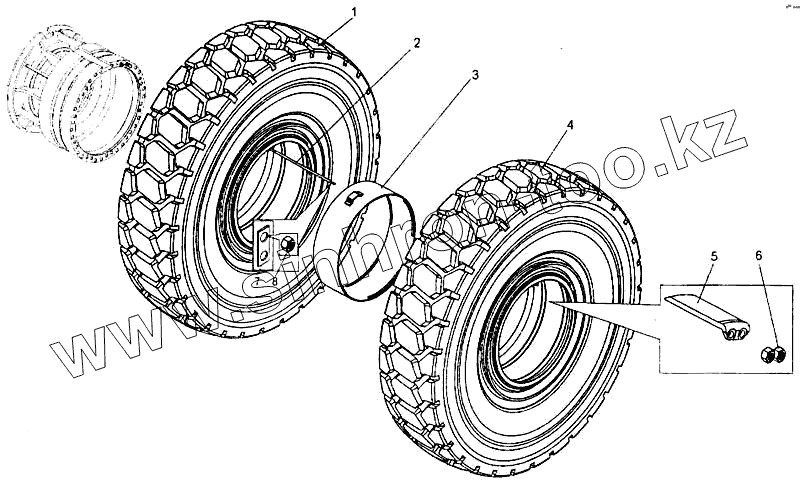

Каталог запасных частей к технике: БелАЗ-7547. Установка задних колес

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Кабина Установка кабины Установка стеклоочистителя и стеклоомывателя Дверь кабины Установка сидений на самосвале БелАЗ-7547 Установка сидений на самосвале БелАЗ-75473 Установка площадок моторного отсека Установка системы пожаротушения и огнетушителя Установка отопителя кабины Отопитель кабины Установка зеркал заднего вида Установка противосолнечного козырька Установка брызговиков Установка капотов Крылья и подножки Установка чехла капота Платформа Установка цилиндра опрокидывающего механизма Цилиндр опрокидывающего механизма Блок гидрораспределителей управления Трубопроводы управления опрокидывающим механизмом Трубопроводы опрокидывающего механизма Панель управления Клапан вспомогательный Клапан предохранительный Кран управления Установка насосов Масляный бак Установка двигателя ЯМЗ-240 НМ 2 на самосвале БелАЗ-7547 Система пневмостартерного пуска двигателя Дозатор смазки Кран запорный Установка пневмостартера Пневмостартер Пневмодвигатель Привод пневмостартера Установка предпускового подогревателя на самосвале БелАЗ-7547 Установка двигателя КТА 19-С на самосвале БелАЗ-75473 Установка фильтра тонкой очистки масла на самосвале БелАЗ-75473 Радиатор масляный (ширина 200м) Установка теплообменника и маслопроводов Теплообменник водомасляный Установка воздушного фильтра на самосвале БелАЗ-7547 Установка воздушного фильтра на самосвале БелАЗ-75473 Фильтр воздушный Установка топливного бака и топливопроводов на самосвале БелАЗ-7547 Бак топливный самосвала БелАЗ-7547 Установка топливного бака и топливопроводов на самосвале БелАЗ-75473 Бак топливный самосвала БелАЗ-75473 Обогреватель топлива с фильтром самосвала БелАЗ-75473 Привод управления подачей топлива самосвала БелАЗ-7547 Педаль привода подачи топлива и ее установка на самосвале БелАЗ-7547 Клапан пневматический самосвала БелАЗ-7547 Привод управления подачей топлива самосвала БелАЗ-75473 Установка системы выпуска отработавших газов на самосвале БелАЗ-7547 Установка системы выпуска отработавших газов на самосвале БелАЗ-75473 Трубопроводы системы охлаждения на самосвале БелАЗ-7547 Трубопроводы системы охлаждения на самосвале БелАЗ-7547 Вентиляторы и их привод Блок радиаторов самосвала БелАЗ-7547 Блок радиаторов самосвала БелАЗ-75473 Радиатор водяной (ширина 800 мм) Радиатор водяной (ширина 600 мм) Привод вентилятора Ролик натяжной Установка жалюзи радиаторов и их привод Установка жалюзи радиаторов на самосвале БелАЗ-7547 Установка жалюзи радиаторов на самосвале БелАЗ-75473 Установка гидромеханической передачи Гидромеханическая передача. Согласующая передача и гидротрансформатор с коробкой передач Гидромеханическая передача. Фильтр тонкой очистки и трубопроводы тормоза-замедлителя Насос масляный передний Гидротрансформатор с коробкой передач Картер гидротрансформатора в сборе Картер гидротрансформатора Колесо насоса Колесо турбины Колесо первого (второго) реактора Коробка передач. Картеры, установка тормоза замедлителя Коробка передач. Установка первичного вала Коробка передач. Установка реверсивного и диапазонного валов Коробка передач. Установка выходного вала Коробка передач. Установка маслозаборника и полнопоточного фильтра Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен Картер коробки передач Картер гидромеханической передачи Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки Вал первичный Вал реверсивный (диапазонный) Крышка диапазонного вала Крышка реверсивного вала Ступица гидротрансформатора Фрикцион Механизм управления гидромеханической передачей Электромагнит Механизм привода управления гидравлическим тормозом Клапан корректирующий Элемент фильтрующий маслозаборника Элемент фильтрующий полнопоточного фильтра Коробка золотниковая Картер, ведущий и промежуточный валы согласующей передачи Ведомый вал согласующей передачи Установка трубопроводов и шлангов гидромеханической передачи на БелАЗ-7547 Установка трубопроводов и шлангов гидромеханической передачи на БелАЗ-75473 Пневмопереключатель Установка карданных валов на самосвале БелАЗ-7547 Установка карданных валов на самосвале БелАЗ-75473 Вал карданный привода гидромеханической передачи Вал карданный заднего моста Муфта упругая Мост задний с тормозами и ступицами самосвала БелАЗ-7547 Мост задний с тормозами и ступицами самосвала БелАЗ-75473 Детали картера заднего моста Главная передача Ведущая шестерня главной передачи Дифференциал и полуоси Колесная передача Рама Установка передней и задней подвески Штанга передней подвески Вилка и штанга задней подвески Цилиндр подвески Передняя ось Детали передней оси Тяга рулевой трапеции Ступица заднего колеса самосвала БелАЗ-7547 Ступица заднего колеса самосвала БелАЗ-75473 Ступица переднего колеса Установка задних колес Установка передних колес Детали колес Установка рулевого управления Механизм рулевой Клапан предохранительный Колонка рулевая с кронштейном Колонка рулевого управления Вал карданный рулевого управления Установка трубопроводов рулевого управления Электродвигатель с насосом Фильтр Цилиндр поворота Корпус тормоза самосвала БелАЗ-75473 Детали колесного тормоза Цилиндр тормозной самосвала БелАЗ-7547 Стояночный тормозной механизм Регулировочный рычаг Цилиндр стояночной тормозной системы самосвала БелАЗ-7547 Цилиндр стояночной тормозной системы самосвала БелАЗ-75473 Детали колесного тормоза Цилиндр тормозной Трубопроводы и аппараты пневматического привода тормозов Установка привода механизмов управления тормозами Кран управления тормозами Кран тормозной с ручным управлением Установка ресиверов Водоотделитель Регулятор давления Клапан защитный одинарный Клапан защитный двойной Клапан ограничения давления Противозамерзатель Клапан контрольного вывода Клапан ускорительный Трубопроводы компрессора Компрессор Установка включателя гидравлического тормоза Цилиндр пневматический самосвала БелАЗ-7547 Механизм управления тормозом-замедлителем и подпорный клапан Механизм управления гидравлическим тормозом Корпус тормоза-замедлителя с переходной плитой Корпус тормоза-замедлителя Монтаж электрооборудования на шасси БелАЗ-7547 Монтаж электрооборудования на шасси БелАЗ-75473 Монтаж электрооборудования на кабине Установка фар, подфарников и звуковых сигналов Установка аккумуляторных батарей Установка задних фонарей и задней фары Синхронный генератор Установка приборов на панели самосвала БелАЗ-7547 Установка приборов на панели самосвала БелАЗ-75473 Комплект инструмента и принадлежностей Инструмент специальный

2

3

4

4

5

6

Позиция на иллюстрации	Заводской номер детали		Название детали
1	75473-3101011-01		Колесо и шина
1	75473-3101011-03		Колесо и шина
2	32-3116010		Удлинитель гибкий УГ 12-480
3	75473-3101065		Кольцо распорное
4	75473-3101011		Колеса и шина
4	75473-3101011-02		Колесо и шина
5	75473-3101060		Прижим крепления заднего колеса
6	342408		Гайка (34240800)
7	7522-3101072		Пластина креплении вентиля
8	20-3114200		Гайка 1 СпВ 12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
