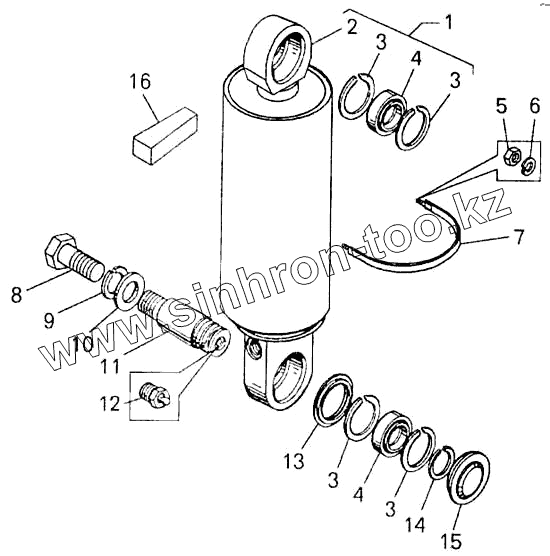

Каталог запасных частей к технике: БелАЗ-7547. Установка цилиндра опрокидывающего механизма

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	548А-8603009-30		Цилиндр опрокидывающего механизма в состоянии установки
2	548А-8603010-20		Цилиндр опрокидывающего механизма
3	6411-2907459		Кольцо опорное
4	ШСЛ-60К		Подшипник
5	252136		Шайба
6	250512		Гайка
7	540А-3513038		Хомут крепления
8	340858		Болт
9	252165		Шайба
10	7548-8603196		Упор
11	7548-8603078		Палец
12	1.3.УХЛ1		Масленка
13	540-2917454-12		Сальник
14	9590-8530684		Кольцо
15	548А-8603452		Крышка
16	75481-8603534		Призма

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
