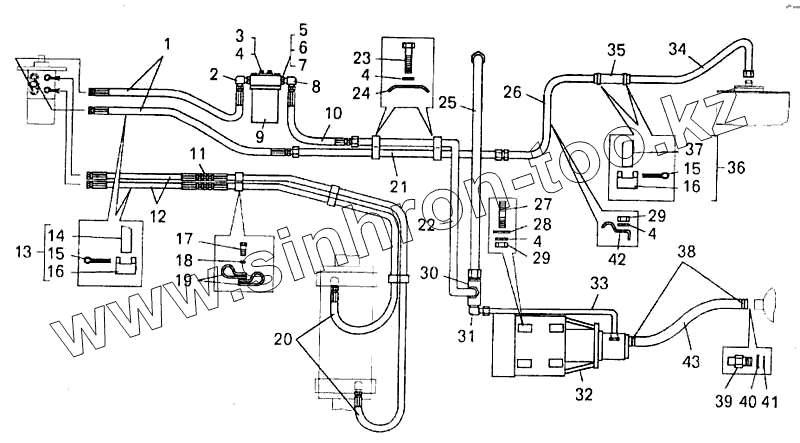

Каталог запасных частей к технике: БелАЗ-7547. Установка трубопроводов рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 75405-3408040-10 Рукав высокого давления
2 344523 Угольник
3 201497 Болт
4 252136 Шайба
5 549А-3408048 Контргайка
6 549А-3408049 Шайба защитная
7 027-032-30-2-2 Кольцо
8 344155 Угольник
9 7555-3442010 Фильтр
10 75405-3409380 Рукав высокого давления
11 344010 Ниппель
12 751211-8609680 Рукав высокого давления
12 751211-8609686 Рукав высокого давления
13 344429 Хомут 70
14 344491 Лента
15 297575 Шплинт
16 297580 Пряжка
17 201420 Болт
18 252134 Шайба
19 315407 Кляммер
20 751211-8609704 Рукав высокого давления
21 7547-3408071 Труба сливная первая
21 75473-3408071-10 Труба сливная первая
22 7547-3408029 Труба нагнетательная вторая
23 200317 Болт
24 548А-1712495-10 Скоба
25 7523-3408034 Труба
26 7547-3408070 Труба сливная вторая
26 75473-3409070-10 Труба сливная вторая
27 341003 Шпилька
28 252039 Шайба
29 250512 Гайка
30 7523-3408330 Клапан
31 344435 Угольник (459981645)
32 7547-3432010 Электродвигатель с насосом
33 751211-8609676 Рукав высокого давления (45364177)
34 7547-3408400 Труба сливная третья
35 527-8609163-10 Шланг сливной
36 344424 Хомут 40
37 344487 Лента
38 308765 Хомут
39 549Е-1018400 Штуцер
40 376145 Шайба защитная
41 020-025-30-2-2 Кольцо
42 540В-3408106 Скоба
43 549Б-3509314 Рукав всасывающий
