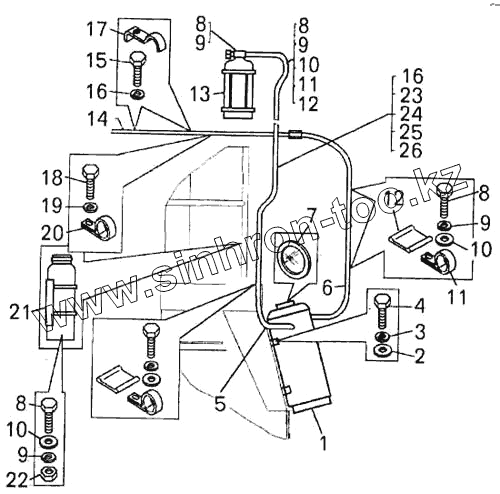

Каталог запасных частей к технике: БелАЗ-7547. Установка системы пожаротушения и огнетушителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
9
9
9
9
10
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 СКП3.00.05.000 Бак порошковый
2 252007 Шайба
3 252137 Шайба
4 340266 Болт М12
5 СКП300.20.000-01 Рука в
6 СКП342.01.000-01 Рукав
7 СКП200.05.200 Предохранитель мембранный
8 201456 Болт
9 252135 Шайба
10 252005 Шайба
11 344619 Кляммер
12 540А-1104519-01 Прокладка
13 СКП3.00.12.000 Баллон с корзиной
14 СКП3.42.01.000 Трубопровод
15 201497 Болт
16 252156 Шайба
17 540В-3408106 Скоба
18 201499 Болт
19 252134 Шайба
20 379198 Кляммер
21 ОП-6Г Огнетушитель
22 250510 Гайка
23 540А-1104695 Прокладка
24 344618 Кляммер
25 201495 Болт
26 252006 Шайба
