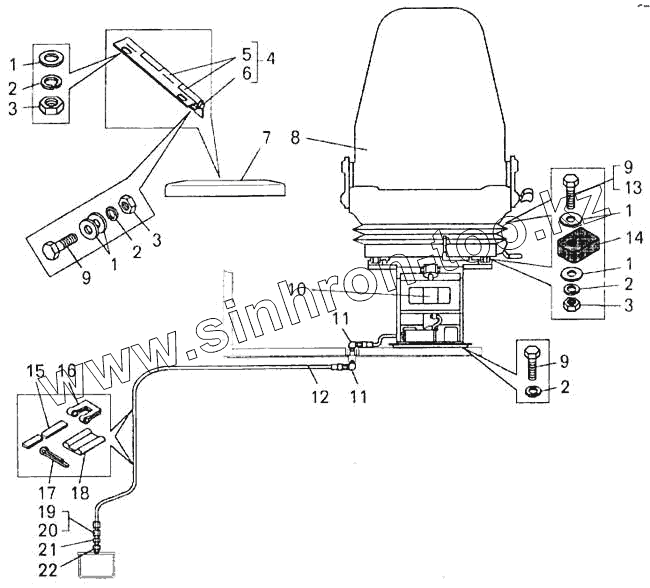

Каталог запасных частей к технике: БелАЗ-7547. Установка сидений на самосвале БелАЗ-75473

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 252005 Шайба
2 252135 Шайба
3 250510 Гайка
4 75481-6870030 Петля в сборе
5 75481-6870032 Створка петли
6 540-3919472 Ось петли
7 75481-6870010 Сиденье откидное
8 6430-6800010 Сиденье водителя в сборе
9 201456 Болт
10 6430-6807006 Подставка сиденья с пневмооборудованием
11 344503 Угольник
12 75131-6800100 Воздухопровод
13 201464 Болт
14 7513-6800042 Опора
15 297584 Лента
16 297580 Пряжка
17 297575 Шплинт
18 540А-1104519-01 Прокладка
19 401120 Гайка
20 379277 Муфта
21 379497 Штуцер
22 344860 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
