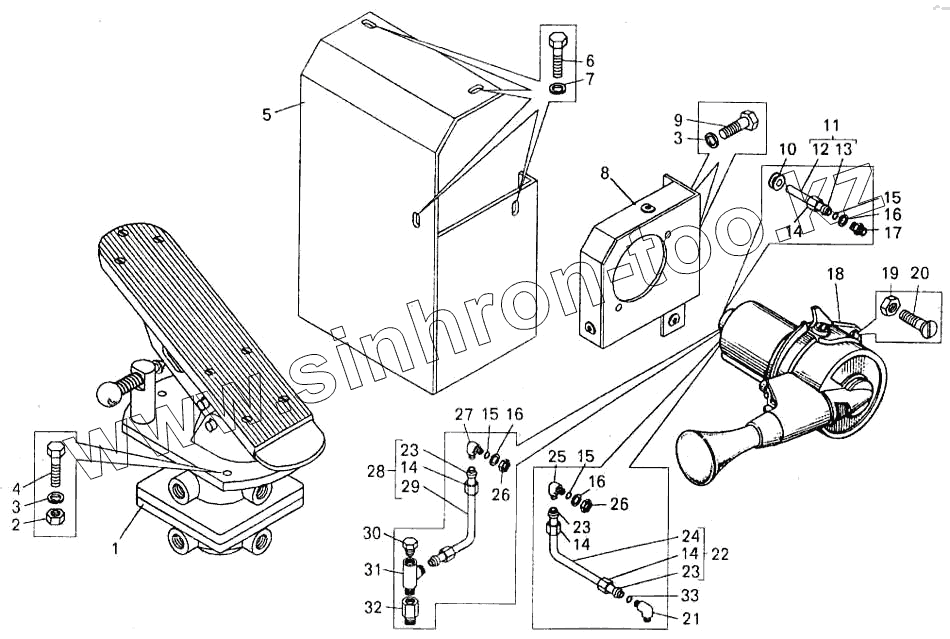

Каталог запасных частей к технике: БелАЗ-7547. Установка привода механизмов управления тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
15
16
16
16
17
18
19
20
21
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 7540-3514010 Кран управления тормозами
2 250510 Гайка
3 252135 Шайба
4 201460 Болт
5 75481-3507320 Накладка
6 201418 Болт
7 252134 Шайба
8 75481-3507190 Кронштейн
9 201454 Болт
10 540-1108141 Втулка
11 75481-3504280 Трубка в сборе
12 75481-3504282 Трубка
13 314802 Муфта
14 344810 Гайка накидная
15 012-016-25-2-3 Кольцо
16 375919 Шайба
17 404249 Штуцер
18 100-3537010 Кран тормозной с ручным управлением
19 250508 Гайка
20 221608 Винт
21 344525 Угольник
22 75481-3504295 Трубка в сборе
23 314802 Муфта
24 75481-3504297 Трубка
25 344446 Угольник (34444600)
26 250559 Гайка
27 344510 Угольник
28 75481-3504290 Трубка в сборе
29 75481-3504291 Трубка
30 262542 Пробка
31 344564 Тройник
32 7806-1712916 Переходник
33 008-011-19-2-2 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
