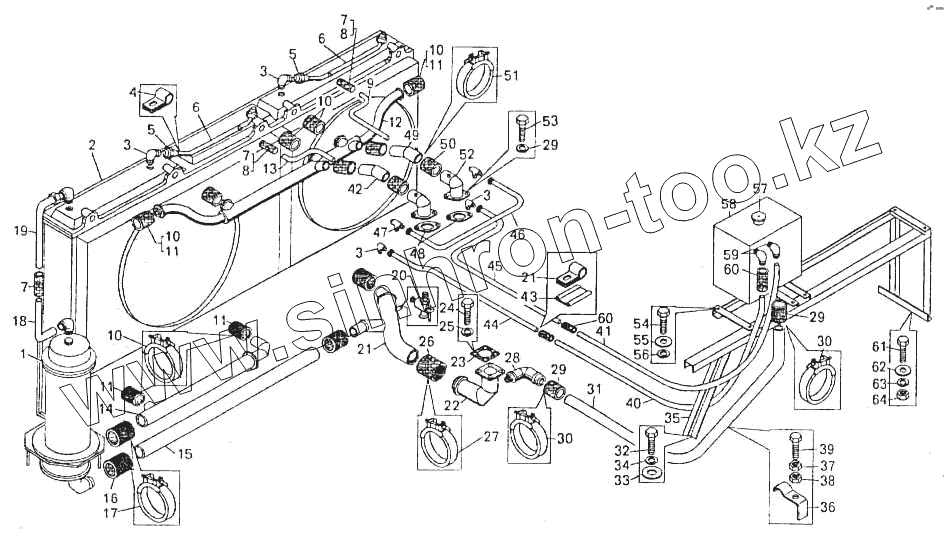

Каталог запасных частей к технике: БелАЗ-7547. Трубопроводы системы охлаждения на самосвале БелАЗ-7547
1
2
3
3
3
3
4
5
5
6
6
7
7
7
8
8
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
29
29
30
30
31
32
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 548А-1013150-10 | Теплообменник водомасляный | |
| 2 | 75473-1300008 | Блок радиаторов | |
| 3 | 379053 | Угольник | |
| 4 | 344614 | Кляммер | |
| 5 | 314802 | Муфта | |
| 6 | 540А-1303100-А | Труба пароотводящая | |
| 7 | 540-1303067 | Шланг | |
| 8 | 308764 | Хомут | |
| 9 | 75473-1303166 | Труба | |
| 10 | 540А-1303010 | Шланг | |
| 11 | 549А-1303370-01 | Хомут | |
| 12 | 75473-1303031 | Шланг | |
| 13 | 75473-1303168 | Труба | |
| 14 | 75473-1303060 | Труба | |
| 15 | 754731-1303020 | Труба | |
| 16 | 525-1303010-Б | Шланг | |
| 17 | 549А-1303360-01 | Хомут | |
| 18 | 548А-1303167 | Труба нижняя | |
| 19 | 548А-1303166-10 | Трубопровод | |
| 20 | 7548-1305020 | Кран | |
| 21 | 75473-1303058 | Труба | |
| 22 | 78211-1303065 | Патрубок | |
| 23 | 75473-1303220 | Прокладка | |
| 24 | 201495 | Болт М10 | |
| 25 | 252136 | Шайба 10 | |
| 26 | 549А-1303454 | Шланг | |
| 27 | 549А-1303350-01 | Хомут | |
| 28 | 75473-1303280 | Патрубок | |
| 29 | 540А-1303156 | Шланг | |
| 30 | 75211-1303370 | Хомут | |
| 31 | 75473-1303085 | Труба | |
| 32 | 201587 | Болт | |
| 34 | 252138 | Шайба | |
| 35 | 75406-1109320 | Кронштейн | |
| 36 | 7521-8609135 | Скоба | |
| 37 | 250512 | Гайка | |
| 38 | 250559 | Гайка | |
| 39 | 200137 | Болт М10 | |
| 40 | 75473-1303118 | Труба | |
| 41 | 75473-1303153 | Труба | |
| 42 | 75473-1303201 | Патрубок | |
| 43 | 548А-1104696-01 | Прокладка | |
| 44 | 75473-1303278 | Труба | |
| 45 | 75473-1303152 | Труба | |
| 46 | 75473-1303277 | Труба | |
| 47 | 344174 | Тройник | |
| 48 | 75473-1303083 | Прокладка | |
| 49 | 75473-1303200-10 | Патрубок | |
| 50 | 7548-1303067 | Шланг | |
| 51 | 75482-1303370 | Хомут | |
| 52 | 75473-1303084 | Патрубок | |
| 53 | 201418 | Болт | |
| 54 | 201499 | Болт | |
| 55 | 252006 | Шайба | |
| 56 | 252136 | Шайба | |
| 57 | 500А-1304010 | Пробка | |
| 58 | 75473-1311010 | Бачок расширительный | |
| 59 | 75405-3506880 | Угольник | |
| 60 | 540-3509276 | Шланг | |
| 61 | 201540 | Болт | |
| 62 | 252007 | Шайба | |
| 63 | 252137 | Шайба | |
| 64 | 250514 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
