Каталог запасных частей к технике: БелАЗ-7547. Платформа

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

7

7

8

8

8

9

9

10

11

12

12

13

14

15

16

16

17

17

18

19

19

20

21

22

23

24

25

26

26

26

26

26

27

27

28

29

29

30

31

32

32

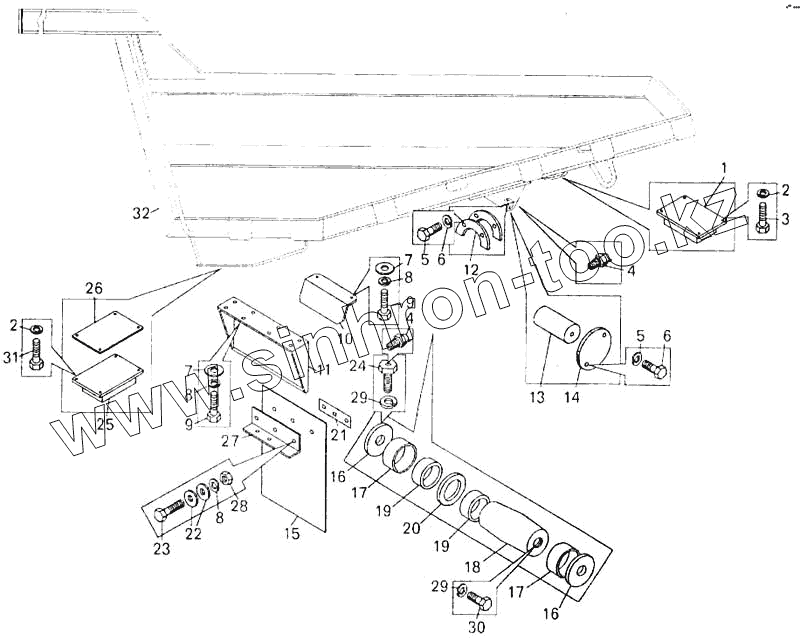

Позиция на иллюстрации	Заводской номер детали		Название детали
1	540А-2909624-С1		Буфер передний
2	252136		Шайба
3	201495		Болт
4	1.3.Ц6ХР		Масленка
5	252139		Шайба
6	202119		Болт
7	252039		Шайба
8	252135		Шайба
9	202123		Болт
10	548А-8602168		Брызговик малый
11	7548-8511012		Брызговик платформы
12	75473-8521092		Пластина
12	75473-8521094		Пластина
13	540А-8602031		Палец
14	540А-8602034		Фланец
15	7548-8511102		Брызговик
16	7523-2919160		Пластина прижимная
17	7523-2919158		Втулка
18	7523-2919078-01		Палец
19	540-2917450		Втулка
20	540-2917454-12		Сальник
21	7548-8511024		Усилитель
22	342515		Шайба
23	201458		Болт
24	7523-2919449		Болт специальный
25	7520-8521800		Амортизатор
26	7520-8521808		Прокладка
26	7520-8521809		Прокладка
26	751906-8521846		Прокладка
26	751906-8521845		Прокладка
26	751906-8521844		Прокладка
27	7548-8511020		Кронштейн
27	7548-8511021		Кронштейн
28	250510		Гайка
29	252143		Шайба
30	340748		Болт
31	201501		Болт
32	7547-8500006		Платформа
32	75473-8500010		Платформа

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
