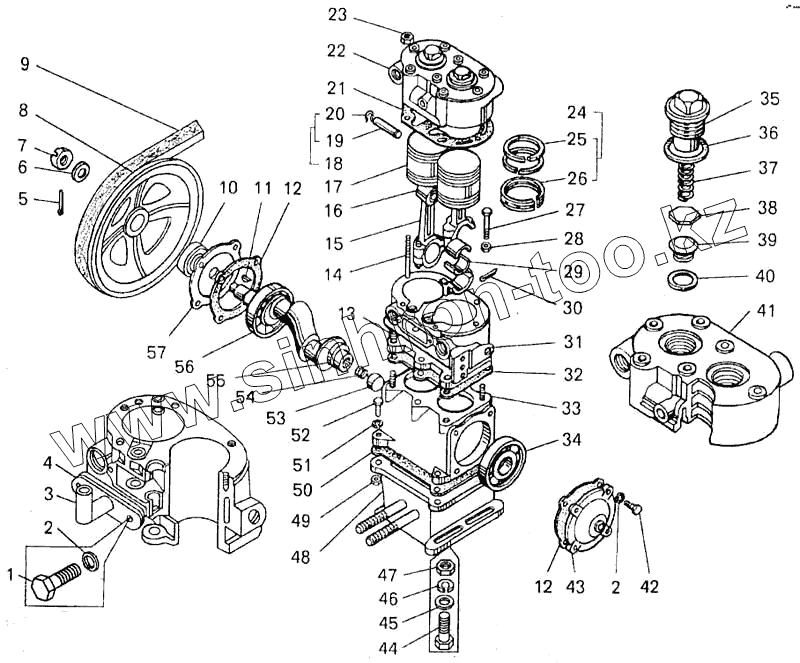

Каталог запасных частей к технике: БелАЗ-7547. Компрессор
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509160-01-Р1 | 130-3509160-01-Р1 | Поршень | |
| 130-3509092-Р1 | 130-3509092-Р1 | Вкладыши (комплект) | |
| 130-3509092-Р2 | 130-3509092-Р2 | Вкладыши (комплект) | |
| 130-3509167-Р2 | 130-3509167-Р2 | Кольца поршневые (комплект) | |
| 130-3509167-Р1 | 130-3509167-Р1 | Кольца поршневые (комплект) | |
| 130-3509160-01Р2 | 130-3509160-01Р2 | Поршень | |
| 1 | 201454 | Болт | |
| 2 | 252135 | Шайба | |
| 3 | 540А-3509300 | Фланец забора воздуха | |
| 4 | 130-3509240 | Прокладка | |
| 5 | 258040 | Шплинт | |
| 6 | 252016 | Шайба | |
| 7 | 250978 | Гайка | |
| 8 | 540А-3509130 | Шкив | |
| 9 | 11-21х14-1735 | Ремень | |
| 10 | 120-3509070-12 | Сальник | |
| 11 | 418251 | Шпонка | |
| 12 | 120-3509063 | Прокладка | |
| 13 | 303112 | Гайка | |
| 14 | 308612 | Шпилька | |
| 15 | 130-3509180-01 | Шатун в сборе | |
| 16 | 130-3509194 | Втулка | |
| 17 | 130-3509160-01 | Поршень | |
| 18 | 130-3509169-01 | Палец поршневой | |
| 19 | 130-3509170 | Палец поршневой | |
| 20 | 130-3509172 | Стопор | |
| 21 | 130-3509043-01 | Прокладка | |
| 22 | 130-3509039 | Головка в сборе | |
| 23 | 250511 | Гайка | |
| 24 | 130-3509167 | Кольца поршневые (комплект) | |
| 25 | 130-3509164 | Кольцо поршневое | |
| 26 | 130-3509166 | Кольцо поршневое | |
| 27 | 120-3509200 | Болт | |
| 28 | 303032 | Гайка | |
| 29 | 130-3509092 | Вкладыш шатуна | |
| 30 | 258013 | Шплинт | |
| 31 | 130-3509028 | Блок цилиндров | |
| 32 | 130-3509038 | Прокладка | |
| 33 | 130-3509018-10 | Блок цилиндров | |
| 34 | 207 | Подшипник | |
| 35 | 120-3509044 | Пробка | |
| 36 | 120-3509045 | Прокладка | |
| 37 | 120-3509048 | Пружина | |
| 38 | 130-3509050 | Клапан | |
| 39 | 130-3509051-01 | Седло | |
| 40 | 130-3509065 | Прокладка | |
| 41 | 130-3509040 | Головка | |
| 42 | 201458 | Болт | |
| 43 | 130-3509090 | Крышка | |
| 44 | 201546 | Болт | |
| 45 | 252007 | Шайба | |
| 46 | 252137 | Шайба | |
| 47 | 250514 | Гайка | |
| 48 | 540-3509101-10 | Крышка | |
| 49 | 250512 | Гайка | |
| 50 | 130-3509103-Б | Прокладка | |
| 51 | 252136 | Шайба | |
| 52 | 201502 | Болт | |
| 53 | 120-3509094 | Уплотнитель | |
| 54 | 120-3509093 | Пружина | |
| 55 | 130-3509110-01 | Вал коленчатый | |
| 56 | 50207 | Подшипник | |
| 57 | 130-3509060-01 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
