Каталог запасных частей к технике: БелАЗ-7547. Клапан пневматический самосвала БелАЗ-7547

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

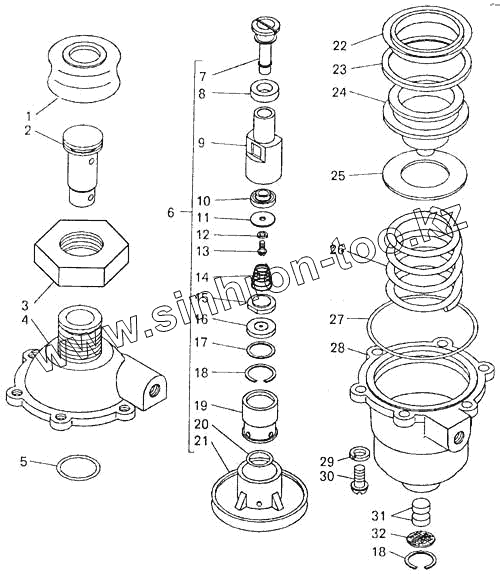

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7545-1108922		Чехол
2	7545-1108914		Толкатель
3	344794		Гайка
4	7545-1108908		Крышка клапана
5	020-025-30-2-2		Кольцо
6	7545-1108940		Клапан первичный в сборе
7	7545-1108946		Поршень
8	1-016-2		Манжета
9	7545-1108949		Гильза клапана первичного
10	7545-1108952		Клапан впускной
11	7545-1108974		Диск
12	9000.25.46.855		Шайба 3.65Г.016
13	9000.25.08.901		Винт М3х5
14	7545-1108966-10		Пружина
15	7545-1108958		Диск опорный
16	7545-1108954		Клапан вторичный
17	7545-1108976		Кольцо
18	7545-1108984		Кольцо стопорное
19	7545-1108948		Гильза
20	012-016-25-2-2		Кольцо
21	7545-1108942		Корпус клапана первичного
22	1-050-2		Манжета
23	7545-1108926		Кольцо
24	7545-1108912		Поршень
25	7545-1108928		Прокладка
26	7545-1108918-10		Пружина
27	058-063-30-2-2		Кольцо
28	7545-1108904		Корпус клапана
29	9000.25.46.859		Шайба 6.65Г.019
30	9000.25.00.320		Винт М6х12
31	7545-1108988		Элемент фильтрующий
32	7545-1108986		Сетка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
