Каталог запасных частей к технике: БелАЗ-7547. Клапан ограничения давления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

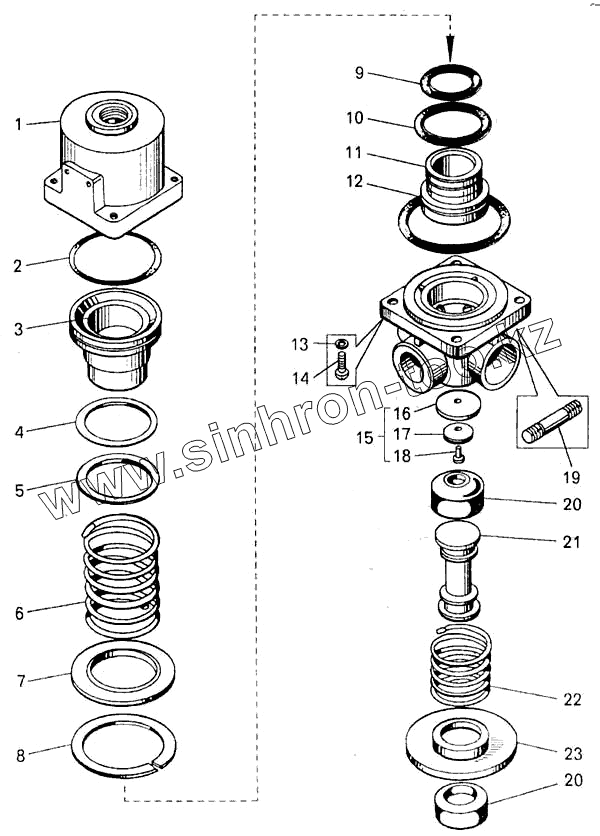

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3534020	100-3534020		Корпус
1	100-3534040		Крышка
2	100-3534027		Кольцо
3	100-3534026		Поршень большой
4	100-3534048		Шайба
5	100-3534049		Шайба
6	100-3534024		Пружина
7	100-3534022		Шайба
8	489316		Кольцо упорное
9	100-3534030		Кольцо
10	100-3534029		Кольцо
11	100-3534028		Поршень малый
12	100-3534031		Кольцо
13	305887		Шайба
14	222525		Винт
15	100-3534016		Корпус в сборе
16	100-3514046		Клапан
17	100-3514047		Шайба
18	100-3514048		Заклепка
19	481715		Шпилька
20	100-3534035		Клапан
21	100-3534034		Корпус клапана
22	100-3534032		Пружина
23	100-3534033		Тарелка пружины

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
