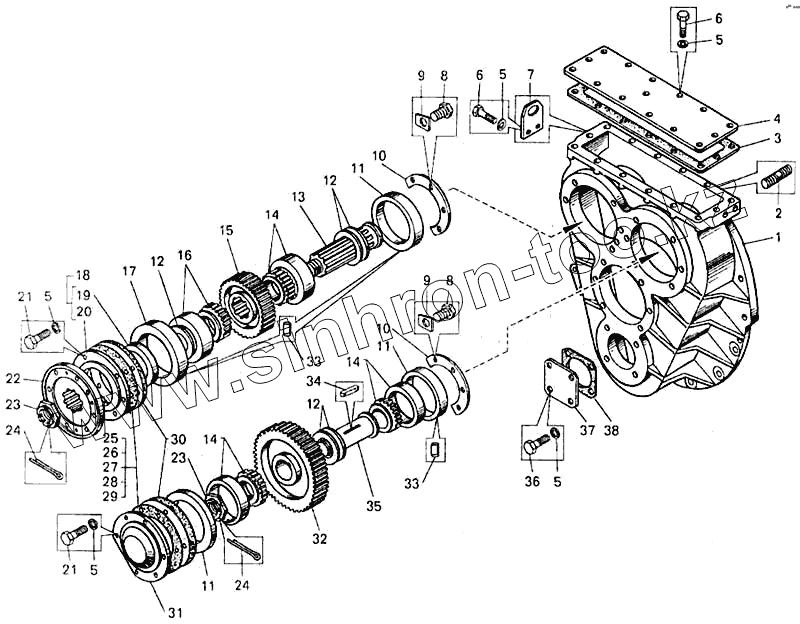

Каталог запасных частей к технике: БелАЗ-7547. Картер, ведущий и промежуточный валы согласующей передачи

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

5

6

6

7

8

8

9

9

10

10

11

11

11

12

12

12

13

14

14

14

15

16

17

18

19

20

21

21

22

23

23

24

24

25

26

27

28

29

30

31

32

33

33

34

35

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7548-1731015-10		Картер согласующей передачи
2	341069		Шпилька
3	7548-1731021		Прокладка
4	7548-1731020		Крышка картера
5	252136		Шайба
6	201497		Болт
7	7548-1731318		Пластина
8	201495		Болт
9	342765		Пластина
10	7548-1731136-10		Пластина
11	548А-173105-1-10		Стакан подшипника
12	540А-1731036-10		Кольцо распорное
13	7548-1731030-20		Вал ведущий
14	7312А		Подшипник
15	7548-1731034		Шестерня ведущая
16	7612НА		Подшипник
17	7548-1731049-10		Стакан подшипника
18	7548-1731041		Крышка ведущего вала в сборе
19	540-1731045		Сальник
20	7548-1731043-01		Крышка
21	201199		Болт
22	7548-1731050-01		Фланец
23	342439		Гайка
24	258086		Шплинт
25	7548-1731056		Прокладка
26	548А-1731056		Прокладка
27	548А-1731057		Прокладка
28	548А-1731058		Прокладка
29	548А-1731059		Прокладка
30	7548-1731048		Прокладка
31	7548-1731060-10		Крышка
32	7548-1731075		Шестерня
33	343522		Штифт
34	343855		Шпонка
35	7548-1731069-21		Вал промежуточный
36	201493		Болт
37	540-1731302-10		Крышка
38	530-3406018		Прокладка насоса

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
