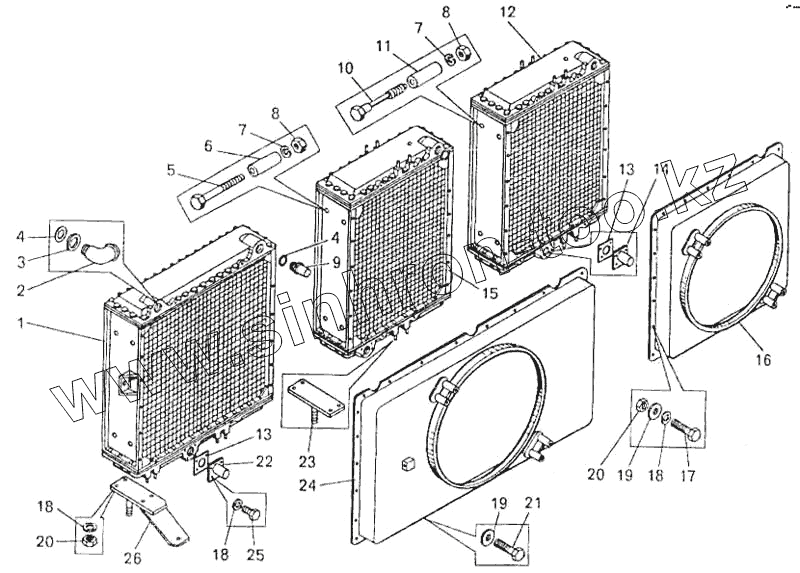

Каталог запасных частей к технике: БелАЗ-7547. Блок радиаторов самосвала БелАЗ-75473

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

7

8

8

9

10

11

12

13

13

14

15

16

17

18

18

18

19

19

20

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	548А-1301011		Радиатор водяной
2	75401-1303080		Патрубок
3	540-1303089		Шайба регулировочная
4	344969		Кольцо У-50х45-2 (34496900)
5	200371		Болт
6	548-1302038		Втулка
7	252137		Шайба
8	250514		Гайка
9	548А-1303082-01		Патрубок
10	201552		Болт
11	75483-1302038		Втулка
12	75473-1301011		Радиатор
13	540А-1303083		Прокладка
14	540А-1303082		Патрубок
15	548А-1301010		Радиатор водяной
16	75483-1309010		Кожух правого вентилятора
17	201456		Болт
18	252135		Шайба
19	252038		Шайба
20	250510		Гайка
21	201454		Болт
22	548А-1303084		Патрубок
23	548А-1302012		Пластина опорная
24	75483-1309011		Кожух левого вентилятора
25	201458		Болт
26	548А-1013690-01		Кронштейн опорный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
