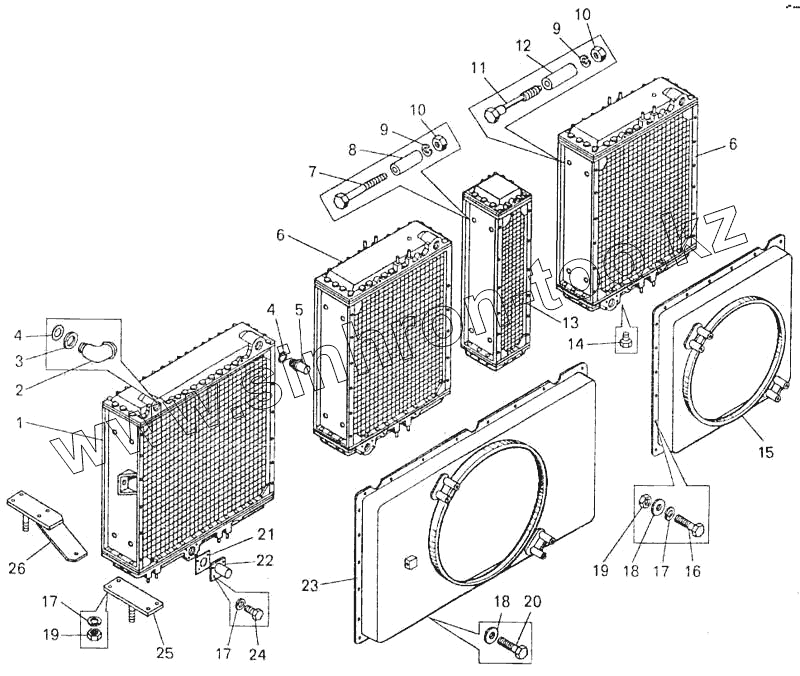

Каталог запасных частей к технике: БелАЗ-7547. Блок радиаторов самосвала БелАЗ-7547

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

8

9

9

10

10

11

12

13

14

15

16

17

17

17

18

18

19

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	548А-1301011		Радиатор водяной
2	75401-303080		Патрубок
3	540-1303089		Шайба регулировочная
4	344969		Кольцо У-50х45-2 (34496900)
5	548А-1303082-01		Патрубок
6	548А-1301010		Радиатор водяной
7	201552		Болт
8	548А-1302038		Втулка
9	252137		Шайба
10	259514		Гайка
11	200371		Болт
12	548-1302038		Втулка
13	548-1013010		Радиатор водяной
14	262542		Пробка
15	548А-1309010-10		Кожух правого вентилятора
16	201456		Болт
17	252135		Шайба
18	252038		Шайба
19	250510		Гайка
20	201454		Болт
21	540А-1303083		Прокладка
22	548А-1303084		Патрубок
23	7548А-1309011		Кожух левого вентилятора
24	201458		Болт
25	548А-1302012		Пластина опорная
26	548А-1013690-01		Кронштейн опорный
