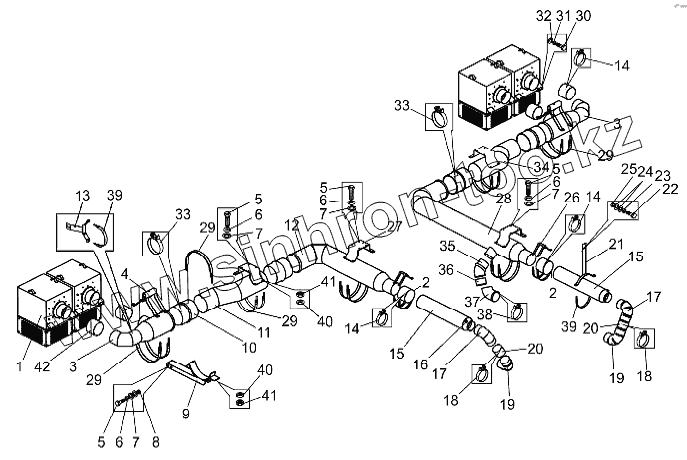

Каталог запасных частей к технике: БелАЗ-75306. Установка воздушных фильтров
1
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
33
34
35
36
37
38
39
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 75131-1109010 | Фильтр воздушный в сборе | |
| 2 | 7513-1109248 | Шланг | |
| 3 | 75303-1109226 | Трубопровод | |
| 4 | 75211-1109114 | Опора | |
| 5 | 201540 | Болт | |
| 6 | 252137 | Шайба | |
| 7 | 252045 | Шайба | |
| 8 | 250514 | Гайка | |
| 9 | 75303-1109360 | Кронштейн | |
| 10 | 7521-1109246 | Шланг | |
| 11 | 75306-1109163 | Трубопровод левый | |
| 12 | 75306-1109225 | Трубопровод левый | |
| 13 | 75306-1109360 | Кронштейн | |
| 14 | 7549-1109580 | Хомут | |
| 15 | 75306-1109550 | Трубопровод | |
| 16 | ДСФ-65 | Датчик засоренности воздушных фильтров | |
| 17 | 89825К | Патрубок воздушный | |
| 18 | 125742 | Хомут | |
| 19 | 3171156 | Рукав воздушный | |
| 20 | 75306-1109404 | Патрубок | |
| 21 | 75306-1109460 | Кронштейн | |
| 22 | 201593 | Болт | |
| 23 | 252138 | Шайба | |
| 24 | 252046 | Шайба | |
| 25 | 250558 | Гайка | |
| 26 | 75125-1109114 | Опора | |
| 27 | 7519-2113878-10 | Кронштейн воздухопровода | |
| 28 | 75306-1109224 | Трубопровод правый | |
| 29 | 7521-2113730 | Лента | |
| 30 | 202119 | Болт | |
| 31 | 252139 | Шайба | |
| 32 | 252047 | Шайба | |
| 33 | 75211-1109350 | Хомут | |
| 34 | 75306-1109162 | Трубопровод правый | |
| 35 | 3030768 | Патрубок | |
| 36 | 75306-1109293 | Труба | |
| 37 | 89808К | Патрубок | |
| 38 | 125741 | Хомут | |
| 39 | 548А-1013465 | Хомут | |
| 40 | 252156 | Шайба | |
| 41 | 250512 | Гайка | |
| 42 | 75306-1109248 | Шланг |
