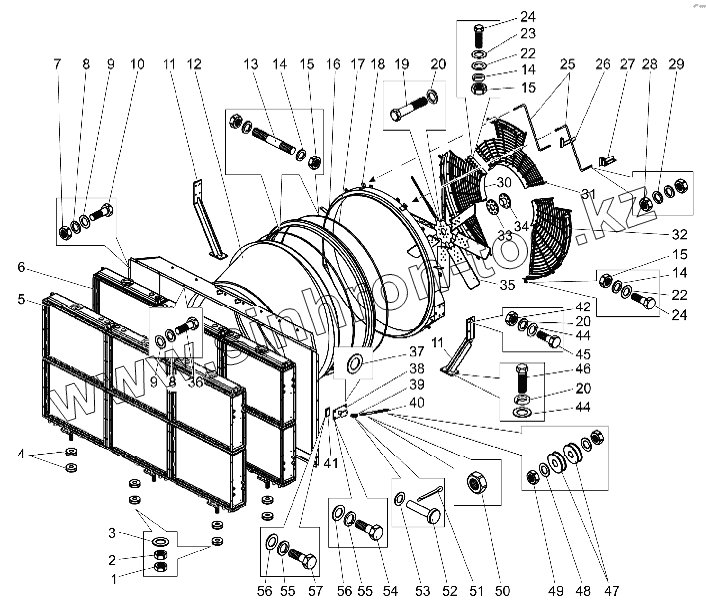

Каталог запасных частей к технике: БелАЗ-75306. Установка радиаторов и вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
14
15
15
15
16
17
18
19
20
20
20
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
44
44
45
46
47
48
49
50
51
52
53
54
55
55
56
56
57
Позиция на иллюстрации Заводской номер детали Название детали
1 342477 Гайка
2 342476 Гайка
3 549Б-1001288 Шайба 40
4 549Б-1001285 Амортизатор
5 75306-1300030 Блок радиаторов
6 75301-1300008 Блок радиаторов
7 250510 Гайка
8 252135 Шайба
9 342515 Шайба
10 201458 Болт
11 75306-1309050 Кронштейн
12 75306-1309010 Кожух вентилятора
13 75211-1309150 Тяга
14 252136 Шайба
15 250512 Гайка
16 549Б-1309072-10 Уплотнитель
17 75306-1309200 Хомут
18 75306-1309035 Обечайка задняя
19 340332 Болт
20 252137 Шайба
22 75131-1309448 Втулка
23 252006 Шайба
24 201509 Болт
25 75306-1309152 Тяга
26 75306-1309090 Кронштейн
27 75306-1309110 Кронштейн
28 250560 Гайка
29 252139 Шайба
30 75306-1309320 Кожух защитный
31 75306-1309420-20 Кожух защитный
32 75306-1309350-20 Кожух защитный
33 4001036 Проставка вентилятора
34 4001037 Проставка вентилятора
35 413825 Крыльчатка вентилятора
36 201457 Болт
37 75211-1302039 Втулка
38 7530-1302120 Кронштейн
39 540-3519138 Вилка штока
40 7519-1302066 Тяга крепления радиатора
41 7521-1302158 Пластина
42 250514 Гайка
44 252007 Шайба
45 200367 Болт
46 201538 Болт
47 549Б-1302060 Подушка
48 252051 Шайба 24
49 250839 Гайка
50 250561 Гайка
51 258053 Шплинт
52 260137 Палец
53 252017 Шайба
54 201593 Болт
55 252138 Шайба
56 252016 Шайба
57 201587 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
