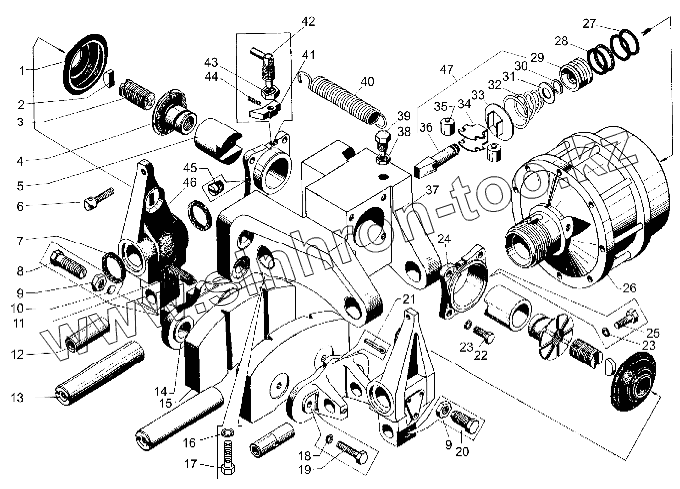

Каталог запасных частей к технике: БелАЗ-75306. Тормоз дисковый
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7521-3519308 | 7521-3519308 | Ремкомплект тормозного цилиндра | |
| 1 | 7521-3577092 | Муфта защитная | |
| 2 | 7521-3577038 | Опора | |
| 3 | 7521-3577088 | Винт | |
| 4 | 7521-3577082 | Втулка регулировочная | |
| 5 | 7521-3577084 | Направляющая | |
| 6 | 549А-2128184 | Болт | |
| 7 | 7521-3577174-10 | Кольцо | |
| 8 | 340268 | Болт | |
| 9 | 374542 | Гайка | |
| 10 | 7521-3577186 | Вкладыш | |
| 11 | 500-3501037 | Пружина | |
| 12 | 7521-3577028-10 | Ось | |
| 13 | 7521-3577026-10 | Ось | |
| 14 | 7521-3577050 | Башмак | |
| 15 | 7521--3577058 | Накладка | |
| 16 | 252139 | Шайба | |
| 17 | 340430 | Болт | |
| 18 | 252137 | Шайба | |
| 19 | 201542 | Болт | |
| 20 | 340277 | Болт | |
| 21 | 258053 | Шплинт | |
| 22 | 201499 | Болт | |
| 23 | 252136 | Шайба | |
| 24 | 7521-3577016 | Корпус разжимного механизма | |
| 25 | 340218 | Болт стопорный М10х28 | |
| 26 | 7521-3519310 | Цилиндр тормозной | |
| 27 | 7521-3577136 | Шайба защитная | |
| 28 | 040-048-46-2-3 | Кольцо | |
| 29 | 7521-3577132 | Поршень | |
| 30 | 7519-3841049 | Кольцо В20 | |
| 31 | 531-3421036 | Шайба упорная | |
| 32 | 7521-3577112-10 | Пружина | |
| 33 | 7521-3577109 | Пластина упорная | |
| 34 | 7521-3577106 | Сепаратор | |
| 35 | 7521-3577104 | Ролик | |
| 36 | 7521-3577102 | Клин | |
| 37 | 7521-3577014 | Корпус тормоза | |
| 38 | 250561 | Гайка | |
| 39 | 340030 | Болт | |
| 40 | 5243-3508094 | Пружина | |
| 41 | 7521-3577074 | Собачка | |
| 42 | 7521-3577070 | Ось собачки | |
| 43 | 250513 | Гайка | |
| 44 | 548А-1709125 | Пружина | |
| 45 | 262531 | Пробка | |
| 46 | 7521-3577020 | Рычаг | |
| 47 | 7521-3577100 | Клин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
