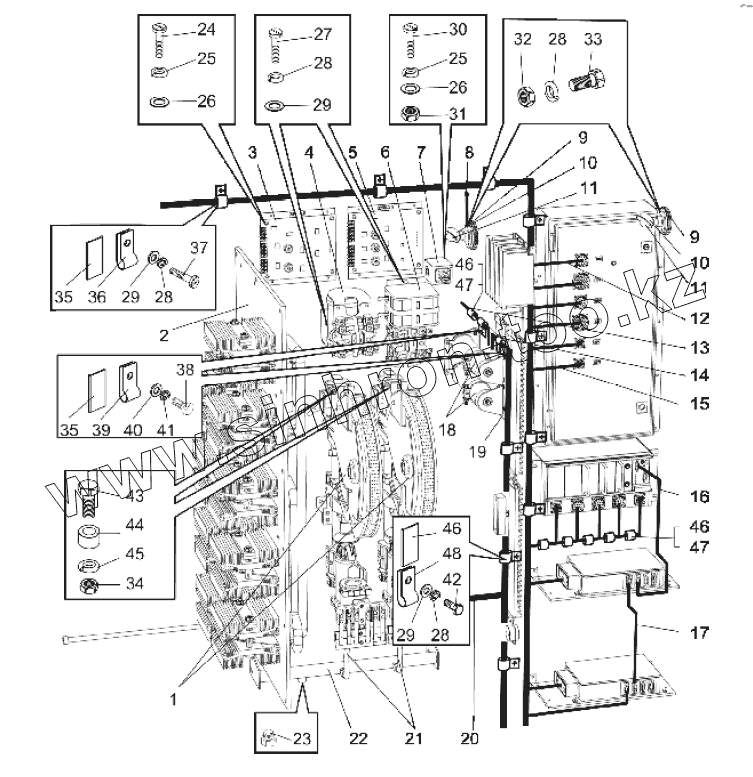

Каталог запасных частей к технике: БелАЗ-75306. Шкаф с пускорегулирующей аппаратурой. Вид3
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
28
28
28
29
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ИДМБ6.74271.001-02 | Контактор ПК-1-02 | |
| 2 | 75303-2101103 | Блок выпрямительный БСВ2 | |
| 3 | 75131-2112650 | Панель блока управления тиристорами | |
| 4 | РПУ-3М-114ТУХЛ3А,24В | Реле | |
| 5 | 75131-2112640 | Панель блока управления мощностью | |
| 6 | МК1-20УХЛ-3А24В | Контактор постоянного тока для подвижного состава | |
| 7 | ВПК-2111АУ2 | Выключатель путевой | |
| 8 | 75306-2114054-21 | Жгут проводов | |
| 9 | 540-3715054 | Втулка амортизационная | |
| 10 | ПД308БУХЛ | Лампа подкапотная | |
| 11 | А24-21-3 | Лампа | |
| 12 | 75306-2114072-21 | Жгут проводов | |
| 13 | 75306-2114026-21 | Жгут проводов | |
| 14 | 75306-2114182 | Перемычка | |
| 15 | 75306-2114084 | Жгут проводов | |
| 16 | 75306-2114086 | Жгут проводов | |
| 17 | 75306-2114088 | Жгут проводов | |
| 18 | 75303-2126023 | Блок резисторов | |
| 19 | 75303-2126132 | Прокладка | |
| 20 | 75306-2114060-21 | Жгут проводов | |
| 21 | 7521-2112070 | Воздухопровод | |
| 22 | 75303-2112061 | Труба | |
| 23 | 262541 | Пробка | |
| 24 | 220082 | Винт | |
| 25 | 252003 | Шайба | |
| 26 | 252133 | Шайба | |
| 27 | 220105 | Винт | |
| 28 | 252004 | Шайба | |
| 29 | 252134 | Шайба | |
| 30 | 224615 | Винт | |
| 31 | 250464 | Гайка | |
| 32 | 250508 | Гайка | |
| 33 | 201422 | Болт | |
| 34 | 250514 | Гайка | |
| 35 | 548А-1104696-01 | Прокладка | |
| 36 | 315406 | Кляммер | |
| 37 | 220109 | Винт | |
| 38 | 201458 | Болт | |
| 39 | 315412 | Кляммер | |
| 40 | 252135 | Шайба | |
| 41 | 252005 | Шайба | |
| 42 | 201418 | Болт | |
| 43 | 340321 | Болт | |
| 44 | 7519-2112097 | Прокладка | |
| 45 | 252137 | Шайба | |
| 46 | 540А-1104519-01 | Прокладка | |
| 47 | 549-2105543 | Хомут | |
| 48 | 344621 | Кляммер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
