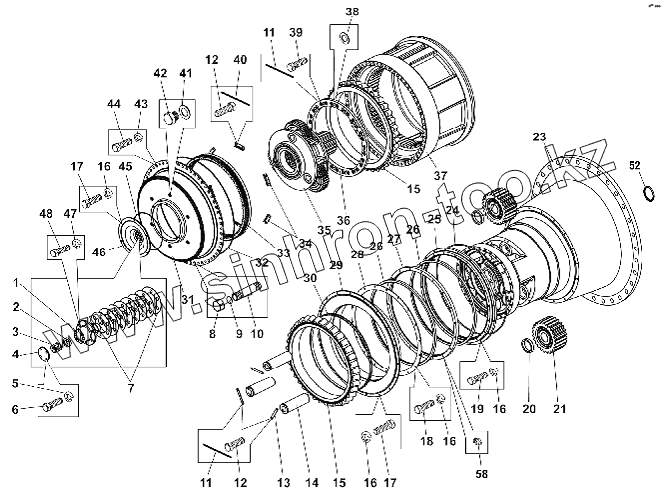

Каталог запасных частей к технике: БелАЗ-75306. Редуктор мотор-колеса
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
16
16
17
17
18
19
20
21
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
52
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75216-2405248 | 75216-2405248 | Ряд первый редуктора | |
| 1 | 7512-2405560 | Упор | |
| 2 | 540-1108141 | Втулка | |
| 3 | Д65-1002294 | Элемент фильтрующий | |
| 4 | 7549-2405342 | Крышка | |
| 5 | 252134 | Шайба | |
| 6 | 201415 | Болт | |
| 7 | 540-1704147-10 | Шайба | |
| 8 | 344790 | Гайка | |
| 9 | 7520-2405096 | Уплотнитель | |
| 10 | 7520-2405092 | Трубка сливная | |
| 11 | 258290 | Шплинт | |
| 12 | 206574 | Болт | |
| 13 | 7521-2405324 | Пластина сателлита | |
| 14 | 7521-2405492 | Ось сателлита второго ряда | |
| 15 | 6-10079/900АХМ | Подшипник | |
| 16 | 252158 | Шайба 14.ОТ | |
| 17 | 201587 | Болт | |
| 18 | 201596 | Болт | |
| 19 | 201593 | Болт | |
| 20 | 7521-2405444-10 | Кольцо распорное | |
| 21 | 7520-2405428 | Сателлит второго ряда | |
| 21 | 7520-2405430 | Сателлит второго ряда | |
| 22 | 75216-2405040 | Фланец переходной | |
| 23 | 7520-2405210-10 | Корпус редуктора | |
| 24 | 7520-2405516 | Кольцо уплотнительное | |
| 25 | 7513-3104430 | Корпус сальника большой | |
| 26 | 7520-3104020 | Манжета | |
| 27 | 7513-3104440 | Корпус сальника малый | |
| 28 | 7513-3104448 | Кожух | |
| 29 | 7520-3104108 | Кольцо подманжетное | |
| 30 | 75216-2405096 | Уплотнитель торцовый | |
| 31 | 75216-2405334 | Крышка ведущая | |
| 32 | 7521-3104116 | Кольцо уплотнительное | |
| 33 | 7521-2405284-20 | Шестерня коронная первого ряда | |
| 34 | 75216-2405095 | Ограничитель | |
| 35 | 75216-2405024 | Водило планетарной передачи с сателлитами | |
| 36 | 75216-3104112 | Кольцо упорное | |
| 37 | 7520-3104006 | Ступица заднего колеса с кольцами подшипников | |
| 38 | 75132-2405444 | Кольцо распорное | |
| 39 | 340855 | Болт 3М20Х70 | |
| 40 | 258260 | Шплинт | |
| 41 | 549E-1018442 | Прокладка | |
| 42 | 344365 | Пробка | |
| 43 | 252143 | Шайба | |
| 44 | 202355 | Болт | |
| 45 | 549А-3104116 | Кольцо уплотнительное | |
| 46 | 7521-2405348-01 | Крышка наружная | |
| 47 | 252135 | Шайба | |
| 48 | 201458 | Болт | |
| 52 | 537-3103037-01 | Сальник | |
| 58 | 1.3Ц6хр | Масленка |
