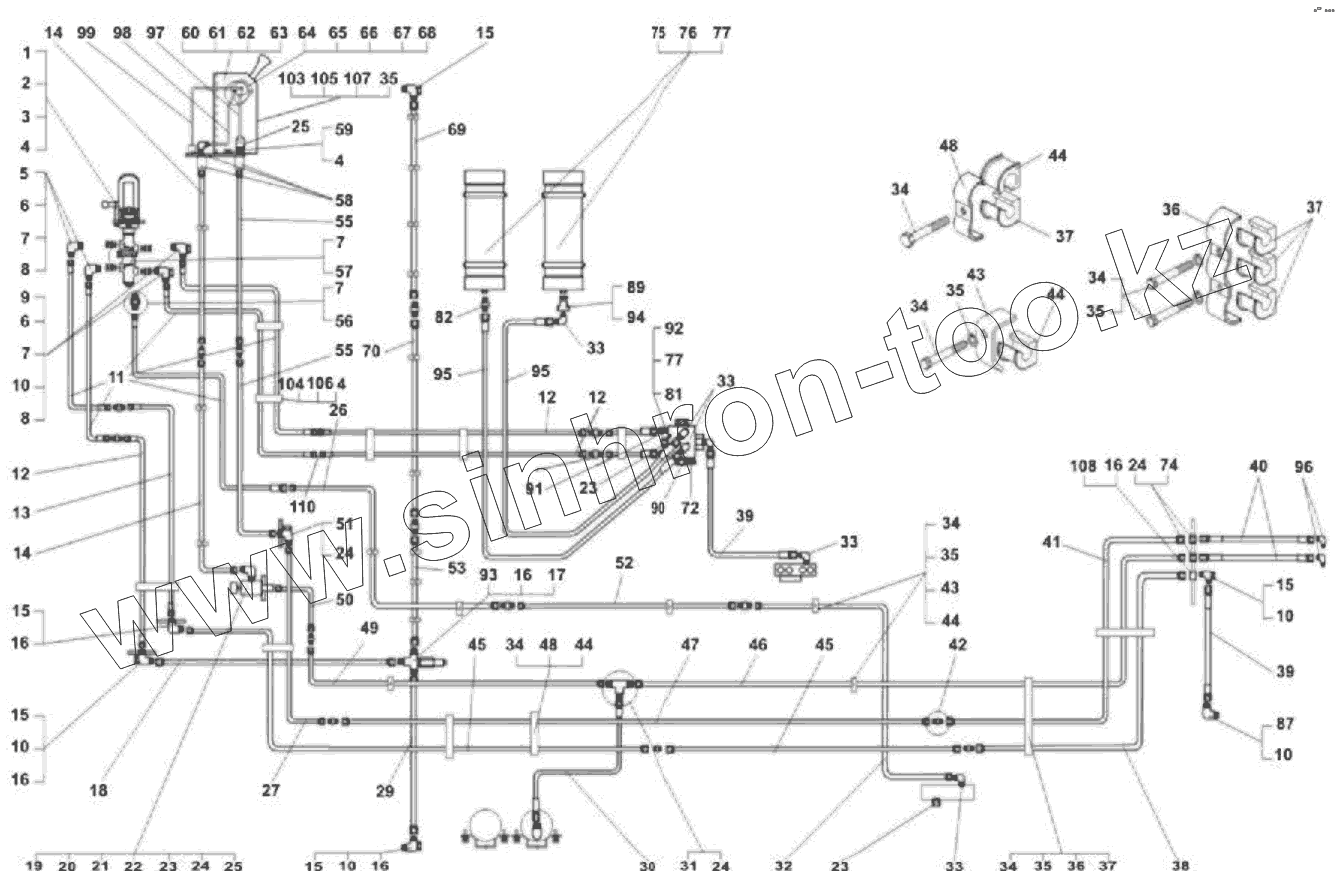

Каталог запасных частей к технике: БелАЗ-75306. Монтаж гидравлического привода тормозов
1
2
3
4
4
4
5
6
6
7
7
7
7
8
8
9
10
10
10
10
10
11
12
12
12
13
14
14
15
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
23
23
24
24
24
24
25
25
26
27
29
30
31
32
33
33
33
33
34
34
34
34
34
34
35
35
35
35
35
36
36
37
37
37
38
38
39
40
41
42
43
43
44
44
44
44
45
45
46
46
47
48
49
50
51
52
53
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
72
74
75
76
77
77
81
87
89
90
91
92
93
94
95
95
96
97
98
99
103
104
105
106
107
108
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7555А-3514010 | Кран управления тормозами | |
| 2 | 201460 | Болт | |
| 3 | 250510 | Гайка | |
| 4 | 252135 | Шайба | |
| 5 | 344451 | Угольник | |
| 6 | 7512-3514168 | Шайба защитная | |
| 7 | 015-019-25-2-2 | Кольцо | |
| 8 | 342321 | Гайка | |
| 9 | 344448 | Угольник | |
| 10 | 262541 | Пробка | |
| 11 | 751211-8609710 | Рукав высокого давлении | |
| 12 | 751211-8609718 | Рукав высокого давления | |
| 13 | 751211-8609670 | Рукав высокого давления | |
| 14 | 75212-3506260 | Трубка | |
| 15 | 344440 | Угольник | |
| 16 | 250640 | Гайка | |
| 17 | 75212-3408430 | Клапан соединительный | |
| 18 | 75211-3506610-10 | Трубка | |
| 19 | 13,351531 | Клапан контрольного вывода | |
| 20 | 020-025-30-2-2 | Кольцо | |
| 21 | 376145 | Шайба защитная | |
| 22 | 7519-3506012 | Переходник | |
| 23 | 262543 | Пробка | |
| 24 | 342444 | Гайка | |
| 25 | 344525 | Угольник | |
| 26 | 751211-8609714 | Рукав высокого давления | |
| 27 | 75212-3506226 | Трубка | |
| 29 | 75303-3506734 | Трубка | |
| 30 | 75303-3506308 | Трубка | |
| 31 | 344595 | Тройник | |
| 32 | 75306-3506634 | Трубка | |
| 33 | 344435 | Угольник (459981645) | |
| 34 | 201424 | Болт | |
| 35 | 252134 | Шайба | |
| 36 | 75211-6603725 | Скоба | |
| 37 | 540А-3506988 | Вкладыш | |
| 38 | 75306-3506635 | Трубка | |
| 39 | 751211-8609680 | Рукав высокого давления | |
| 40 | 75405-3408040 | Рукав высокого давления | |
| 41 | 75212-3506480 | Трубка | |
| 42 | 344010 | Ниппель | |
| 43 | 75211-6603724 | Скоба | |
| 44 | 540А-3506989 | Вкладыш | |
| 45 | 75306-3506638-10 | Трубка | |
| 46 | 75211-3506264 | Трубка | |
| 47 | 75212-3506240 | Трубка | |
| 48 | 344662 | Скоба | |
| 49 | 75212-3506246 | Трубка | |
| 50 | 75212-3506230 | Трубка | |
| 51 | 344150 | Угольник | |
| 52 | 75306-3506246-10 | Трубка | |
| 53 | 75303-3506736 | Трубка | |
| 54 | 75303-3506642 | Трубка | |
| 55 | 75212-3506252 | Трубка | |
| 56 | 344022 | Ниппель | |
| 57 | 344356 | Пробка М18х1,5 | |
| 58 | 344761 | Ниппель | |
| 59 | 201457 | Болт | |
| 60 | 100-3537010 | Кран тормозной с ручным управлением | |
| 61 | 75303-3504220-10 | Кронштейн | |
| 62 | 221608 | Винт | |
| 63 | 252214 | Шайба | |
| 64 | 012-016-25-2-2 | Кольцо | |
| 65 | 375919 | Шайба | |
| 66 | 404249 | Штуцер | |
| 67 | 344810 | Гайка накидная | |
| 68 | 314802 | Муфта | |
| 69 | 75303-3506800 | Трубка | |
| 70 | 75303-3506810 | Трубка | |
| 72 | 262542 | Пробка | |
| 74 | 540-3506020 | Переходник | |
| 75 | 75303-3545010 | Пневмогидроаккумулятор | |
| 76 | 7555В-3545070 | Хомут | |
| 77 | 250512 | Гайка | |
| 81 | 252136 | Шайба | |
| 87 | 344436 | Угольник | |
| 89 | 540М-3506999 | Прокладка | |
| 90 | 75125-3515110 | Клапан защитный двойной | |
| 91 | 344006 | Ниппель | |
| 92 | 201511 | Болт | |
| 93 | 344209 | Тройник | |
| 94 | 7821-3506101 | Переходник | |
| 95 | 751211-8609676 | Рукав высокого давления (45364177) | |
| 96 | 525-3408039 | Угольник | |
| 97 | 7521-3504296 | Трубка | |
| 98 | 7521-3504298 | Трубка | |
| 99 | 7521-3504297 | Трубка | |
| 100 | 751211-8609690 | Рукав высокого давления | |
| 101 | 751211-8609686 | Рукав высокого давления | |
| 102 | 344518 | Угольник | |
| 103 | 75306-3504240 | Кожух | |
| 104 | 75131-3506780 | Кронштейн | |
| 105 | 201415 | Болт | |
| 106 | 201454 | Болт | |
| 107 | 252037 | Шайба | |
| 108 | 344281 | Штуцер | |
| 109 | 344757 | Ниппель | |
| 110 | 344770 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
