Каталог запасных частей к технике: БелАЗ-7513. Установка генератора

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

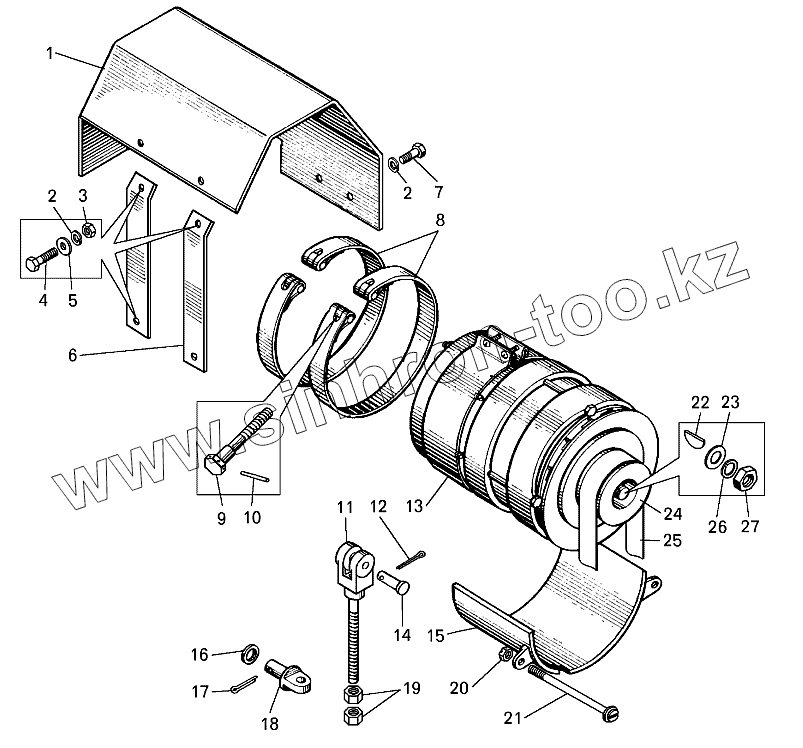

Позиция на иллюстрации	Заводской номер детали		Название детали
1	549-3701540		Экран в сборе
2	252135		Шайба
3	250510		Гайка
4	201454		Болт
5	252038		Шайба
6	549-3701548		Стойка
7	201456		Болт
8	549-3701580		Хомут крепления
9	549-3701594		Болт стяжной
10	258252		Шплинт
11	549Б-3701670		Тяга
12	258039		Шплинт
13	6311.3701		Генератор
14	260091		Палец
15	549-3701570		Постель генератора
16	252047		Шайба
17	258027		Шплинт 2,5х32
18	549Б-3701678		Упор
19	250561		Гайка
20	258869		Гайка М12х1,25
21	549Б-3701680		Ось генератора
22	Х-4148		Шпонка
23	Г263Б-3701053		Кольцо
24	549Б-3701051-20		Шкив ведомый
25	10РК 100 LW		Ремень
26	МХ-0234		Шайба 16Л
27	МХ-0235А		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
