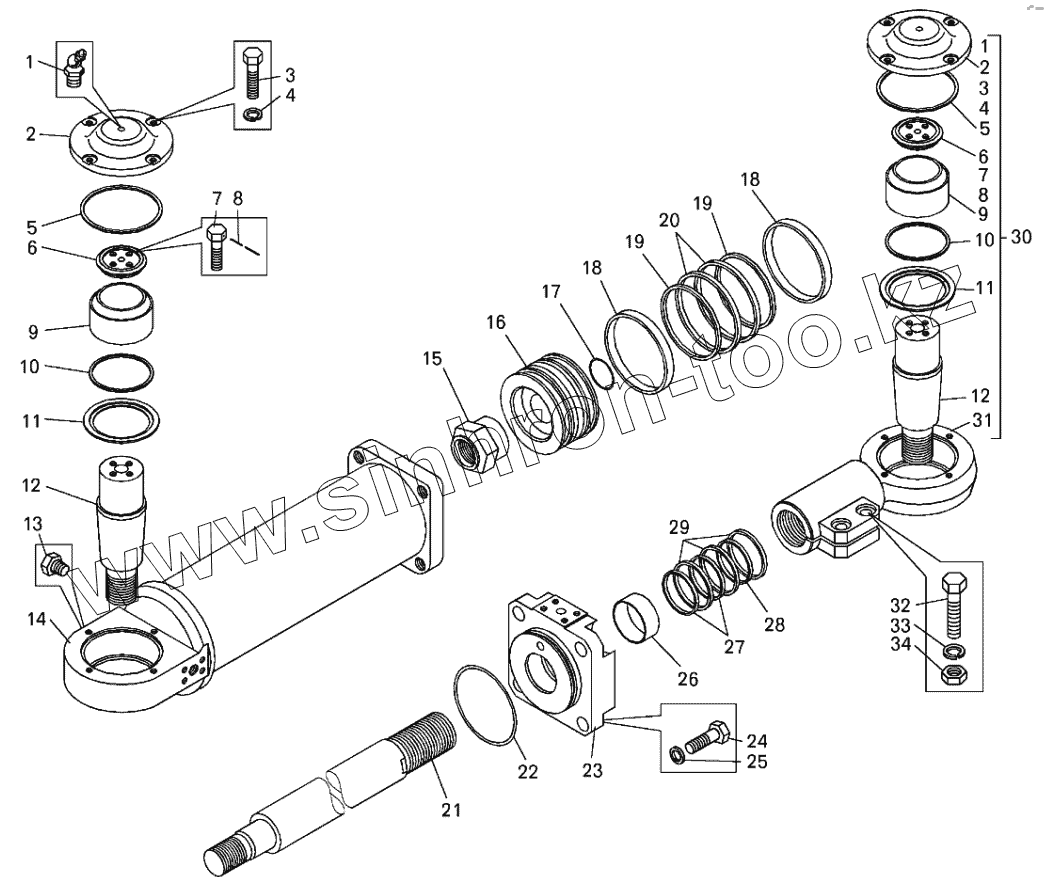

Каталог запасных частей к технике: БелАЗ-7513. Цилиндр поворота

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

14

15

16

17

18

18

19

19

20

21

21

22

23

24

25

26

27

28

29

30

30

31

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2.3.90.Ц6хр		Масленка
2	7512-3003166		Крышка
2	7512-3003166-01		Крышка
3	340178		Болт
4	252136		Шайба
5	7512-3003168		Прокладка
6	7512-3003036		Шайба упорная
7	206574		Болт
8	258252		Шплинт
9	GШСЛ-70		Подшипник
10	7512-3003074		Шайба защитная
11	7512-3003068		Скребок
12	7512-3003066		Палец
13	262543		Пробка
14	75132-3429020		Корпус цилиндра
15	549А-3001970		Гайка
16	7512-3429042		Поршень
17	050-055-30-2-2		Кольцо
18	Е21-140-15-3.5		Кольцо поршневое
19	02-140		Кольцо поджимное
20	Е11-140		Кольцо поршневое
21	7513-3429046		Шток
21	7513-3429048		Шток
22	130-140-58-2-2		Кольцо
23	75132-3429056		Крышка передняя
24	340748		Болт
25	252143		Шайба
26	Е22-70-30-2.5		Кольцо штоковое
27	Е1-070		Кольцо штоковое
28	Е52-070		Кольцо грязесъемное
29	01-070		Кольцо поджимное
30	7512-3003058		Наконечник левый
30	7512-3003059		Наконечник правый
31	7512-3003060		Наконечник тяги
31	7512-3003061		Наконечник тяги
32	202127		Болт М16х70
33	252139		Шайба
34	250560		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
