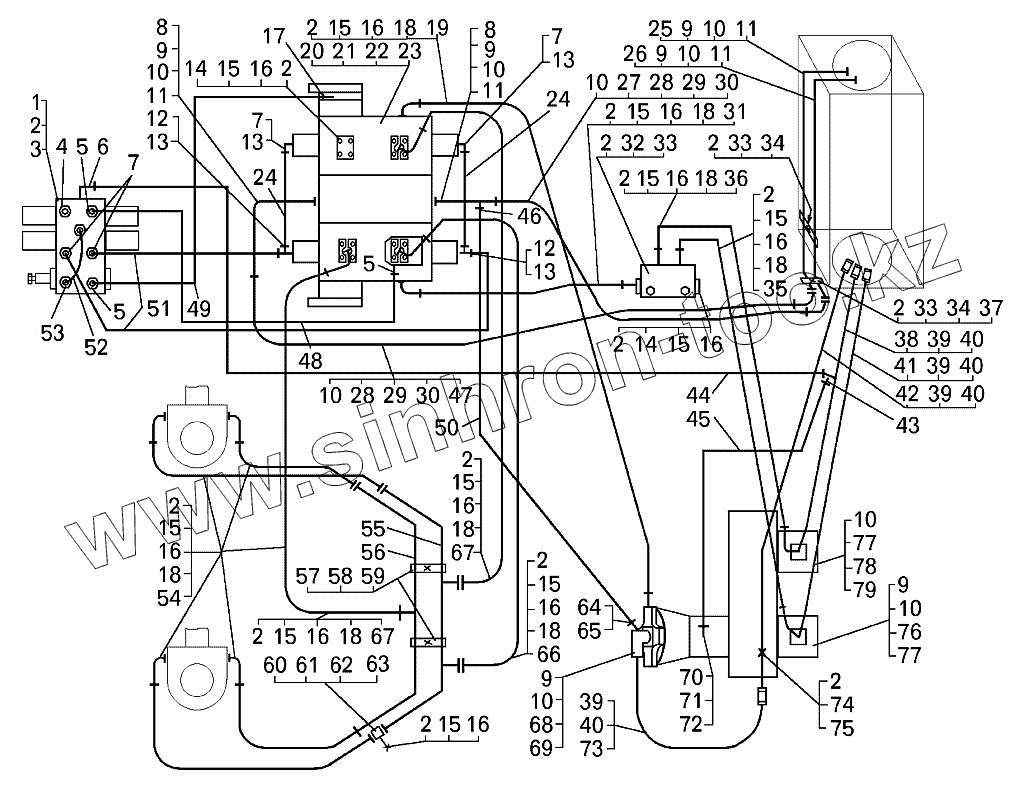

Каталог запасных частей к технике: БелАЗ-7513. Трубопроводы опрокидывающего механизма самосвала БелАЗ-75131
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
6
7
7
7
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
11
11
11
12
12
13
13
13
13
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
17
18
18
18
18
18
18
18
18
19
20
21
22
23
24
24
25
26
27
28
28
29
29
30
30
31
32
33
33
33
34
34
35
36
37
38
39
39
39
39
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201495 | Болт | |
| 2 | 252156 | Шайба | |
| 3 | 75132-8606410 | Блок управления | |
| 4 | 262541 | Пробка | |
| 5 | 344771 | Ниппель | |
| 6 | 344435 | Угольник (459981645) | |
| 7 | 344749 | Ниппель | |
| 8 | 75132-8609160 | Труба | |
| 9 | 201540 | Болт | |
| 10 | 252157 | Шайба | |
| 11 | 044-050-36-2-2 | Кольцо | |
| 12 | 379536 | Тройник | |
| 13 | 344860 | Штуцер | |
| 14 | 7513-8609744 | Заглушка | |
| 15 | 034-040-30-2-2 | Кольцо | |
| 16 | 341346 | Винт М10х45 (34134600) | |
| 17 | 314612 | Ниппель | |
| 18 | 78202-4617327 | Прижим | |
| 19 | 7822-4617800 | Рукав (L=650мм) | |
| 20 | 252139 | Шайба | |
| 21 | 250560 | Гайка | |
| 22 | 341155 | Шпилька | |
| 23 | 75132-8606100 | Гидрораспределитель | |
| 24 | 549В-6603300 | Рукав (L=400мм) | |
| 25 | 75132-8609140 | Труба | |
| 26 | 75132-8609150 | Труба | |
| 27 | 7823-4617810 | Рукав высокого давления | |
| 28 | 7823-4617327 | Прижим | |
| 29 | 201542 | Болт | |
| 30 | 038-044-36-2-2 | Кольцо | |
| 31 | 7822-4617640 | Рукав (L=1350мм) | |
| 32 | 75303-3408700 | Блок обратных клапанов | |
| 33 | 201509 | Болт | |
| 34 | 75131-8609135 | Скоба | |
| 35 | 7822-4617750 | Рукав (L=1500мм) | |
| 36 | 7822-4617870 | Рукав (L=950мм) | |
| 37 | 250512 | Гайка | |
| 38 | 75131-8609110 | Труба | |
| 39 | 549-8609620 | Хомут | |
| 40 | 549А-8609026 | Рукав всасывающий | |
| 41 | 75131-8609512 | Труба | |
| 42 | 75131-8609522 | Труба | |
| 43 | 344203 | Тройник | |
| 44 | 75121-8609704 | Рукав (L=1250мм) | |
| 45 | 75121-8609710 | Рукав (L=2050мм) | |
| 46 | 344006 | Ниппель | |
| 47 | 7823-4617830 | Рукав (L=1200мм) | |
| 48 | 75131-8609440 | Труба | |
| 49 | 75131-8609441 | Труба | |
| 50 | 75121-8609700 | Рукав (L=750мм) | |
| 51 | 549В-6603306 | Рукав (L=550мм) | |
| 52 | 7924-2921110 | Трубопровод | |
| 53 | 379497 | Штуцер | |
| 54 | 7822-4617840 | Рукав (L=1400мм) | |
| 55 | 75131-8609130 | Труба | |
| 56 | 75131-8609180 | Труба | |
| 57 | 78202-4617324 | Прижим | |
| 58 | 340378 | Болт | |
| 59 | 252158 | Шайба 14.ОТ | |
| 60 | 75131-8609052 | Фланец | |
| 61 | 75125-8609930 | Полумуфта | |
| 62 | 030-035-30-2-2 | Кольцо | |
| 63 | 75213-8608259 | Пластина | |
| 64 | 344023 | Ниппель | |
| 65 | 540-2917144 | Прокладка | |
| 66 | 7822-4617830 | Рукав высокого давления | |
| 67 | 7822-4617820 | Рукав (L=1050мм) | |
| 68 | 75131-8609094 | Фланец | |
| 69 | 075-080-30-2-2 | Кольцо | |
| 70 | 75131-8609438 | Угольник | |
| 71 | 340525 | Болт М18х1,5 | |
| 72 | 342545 | Прокладка М18х24х2-1 | |
| 73 | 75131-8609632 | Труба | |
| 74 | 75131-8609316 | Прижим | |
| 75 | 201501 | Болт | |
| 76 | 549-8609094 | Фланец | |
| 77 | 065-070-30-2-2 | Кольцо | |
| 78 | 7513-8609066 | Фланец | |
| 79 | 201542 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
