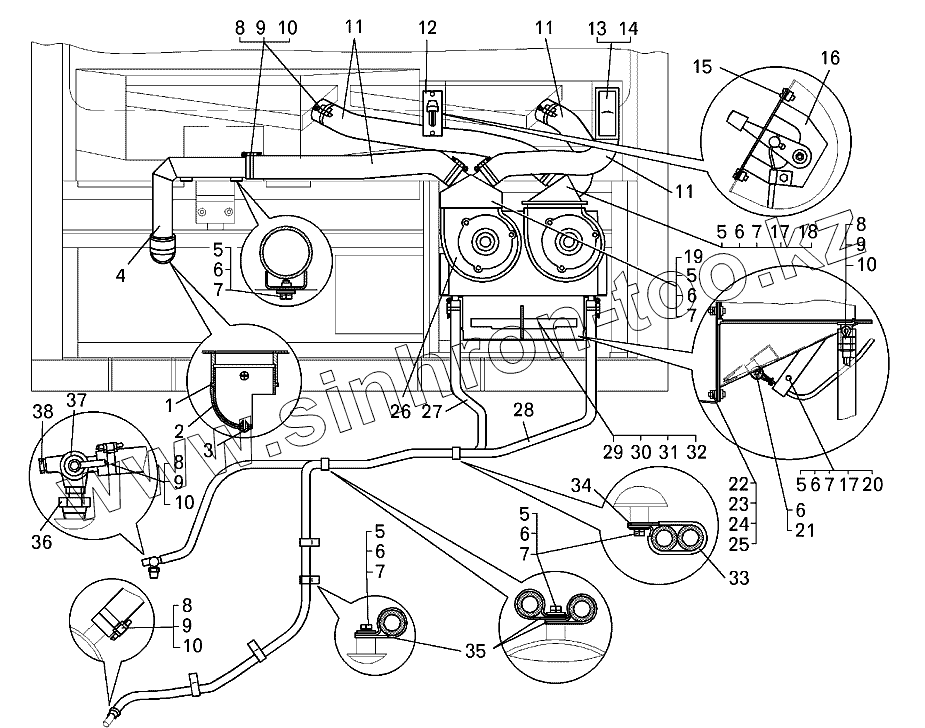

Каталог запасных частей к технике: БелАЗ-7513. Отопитель кабины и его установка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 5336-8102526 Корпус
2 5336-8102528 Крышка
3 5336-8102538 Кнопка
4 7545-8119320 Воздуховод
5 201418 Болт
6 252037 Шайба
7 252134 Шайба
8 297575 Шплинт
9 297580 Пряжка
10 297584 Лента
11 99.0001.1060 Трубка
12 7555-8108010 Сопло обдува кузова
13 75481-8119530 Дефлектор
14 7555-8119542 Сопло
15 224624 Винт
16 7555-8109210 Привод управления заслонками отопителя
17 7555-8119010 Воздухозаборник правый
18 250508 Гайка
19 7513-8119011 Воздухозаборник левый
20 75481-8109258 Прижим
21 258012 Шплинт
22 201456 Болт
23 250510 Гайка
24 252005 Шайба
25 252135 Шайба
26 7513-8101010 Отопитель кабины
27 7513-8120114 Шланг отопителя
28 7513-8120112 Шланг отопителя
29 80-8104070 Фильтр
30 75481-8122157 Уплотнитель
31 75481-8122158 Уплотнитель
32 145-155-58-2-3 Кольцо
33 549Б-2105455 Трубка
34 344618 Кляммер
35 344622 Кляммер
36 7530-3738343 Переходник
37 5336-8101310 Краник
38 262541 Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
