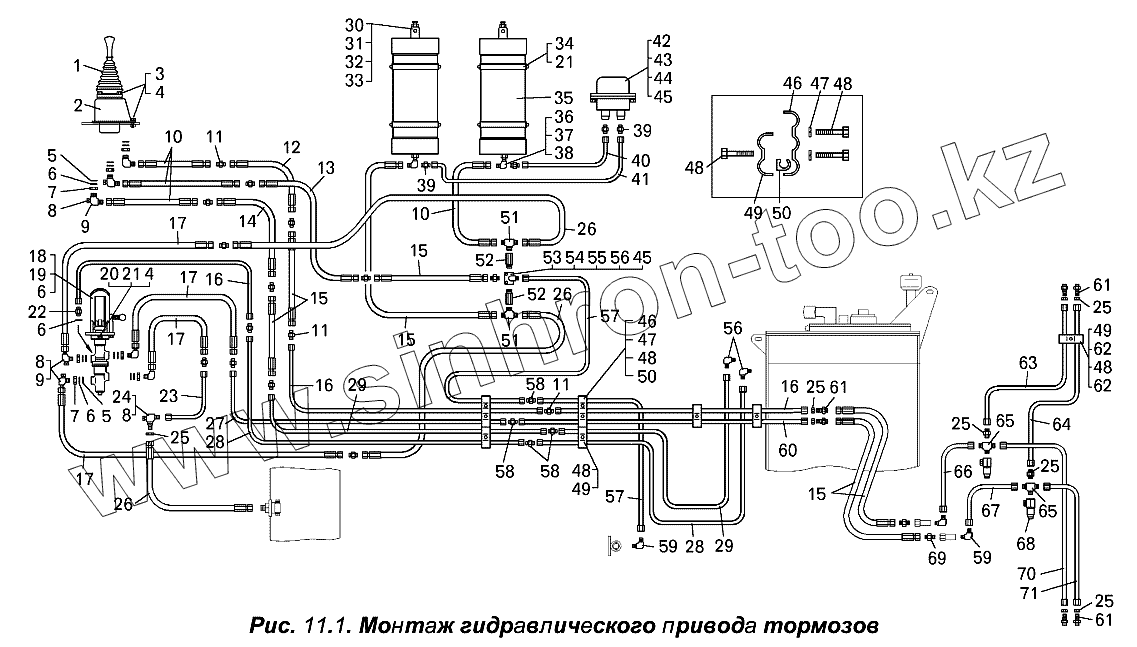

Каталог запасных частей к технике: БелАЗ-7513. Монтаж гидравлического привода тормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
6
6
7
7
8
8
8
9
9
10
10
11
11
11
12
13
14
15
15
15
15
16
16
16
17
17
17
17
18
19
20
21
21
22
23
24
25
25
25
25
25
25
26
26
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
45
46
46
47
47
48
48
48
48
48
49
49
49
50
50
51
51
52
52
53
54
55
56
56
57
57
58
58
58
59
59
60
61
61
61
62
62
63
64
65
65
66
67
68
69
70
71
Позиция на иллюстрации Заводской номер детали Название детали
1 7821-3537010-10 Кран управления стояночным тормозом
2 7545-3504220 Кронштейн
3 201457 Болт
4 252135 Шайба
5 7512-3514168 Шайба защитная
6 015-019-25-2-2 Кольцо
7 342321 Гайка
8 262541 Пробка
9 344448 Угольник
10 75211-8609676 Рукав
11 344010 Ниппель
12 75211-8609700 Шланг
13 7549-8609704 Рукав
14 75211-8609686 Рукав
15 75211-8609680 Рукав
16 7513-3506646 Трубка
17 75191-8609714 Рукав
18 7512-3514010-01 Кран управления тормозами
19 344356 Пробка М18х1,5
20 201458 Болт
21 250510 Гайка
22 344021 Ниппель
23 7513-3506642 Трубка
24 344440 Угольник
25 250640 Гайка
26 75211-8609670 Шланг
27 7513-3506650 Трубка
28 7513-3506680 Трубка
29 7513-3506690 Трубка
30 540-2917362 Прокладка
31 262542 Пробка
32 7512-3545088 Удлинитель
33 540-2917362 Прокладка
34 7545-3545070 Хомут
35 7545-3545010 Пневмогидроаккумулятор
36 7821-3506101 Переходник
37 540М-3506999 Прокладка
38 342555 Угольник
39 379497 Штуцер
40 7513-3506666 Трубка
41 7513-3506668 Трубка
42 75211-3720210 Реле давления
43 549Б-3506793 Кронштейн
44 201497 Болт
45 252136 Шайба
46 75211-6603725 Скоба
47 252134 Шайба
48 201424 Болт
49 344662 Скоба
50 540А-3506988 Вкладыш
51 344206 Тройник
52 75125-3408290 Клапан разности давлений
53 7513-3506018 Колодка
54 200320 Болт М10х55
55 250512 Гайка
56 379659 Угольник
57 7513-3506220 Трубка
58 344757 Ниппель
59 344435 Угольник (459981645)
60 7513-3506640 Трубка
61 344281 Штуцер
62 540А-3506989 Вкладыш
63 7513-3506660 Трубка
64 7513-3506656 Трубка
65 344209 Тройник
66 7513-3506658 Трубка
67 7513-3506652 Трубка
68 75212-3408430 Клапан соединительный
69 344006 Ниппель
70 7513-3506662 Трубка
71 7513-3506654 Трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
