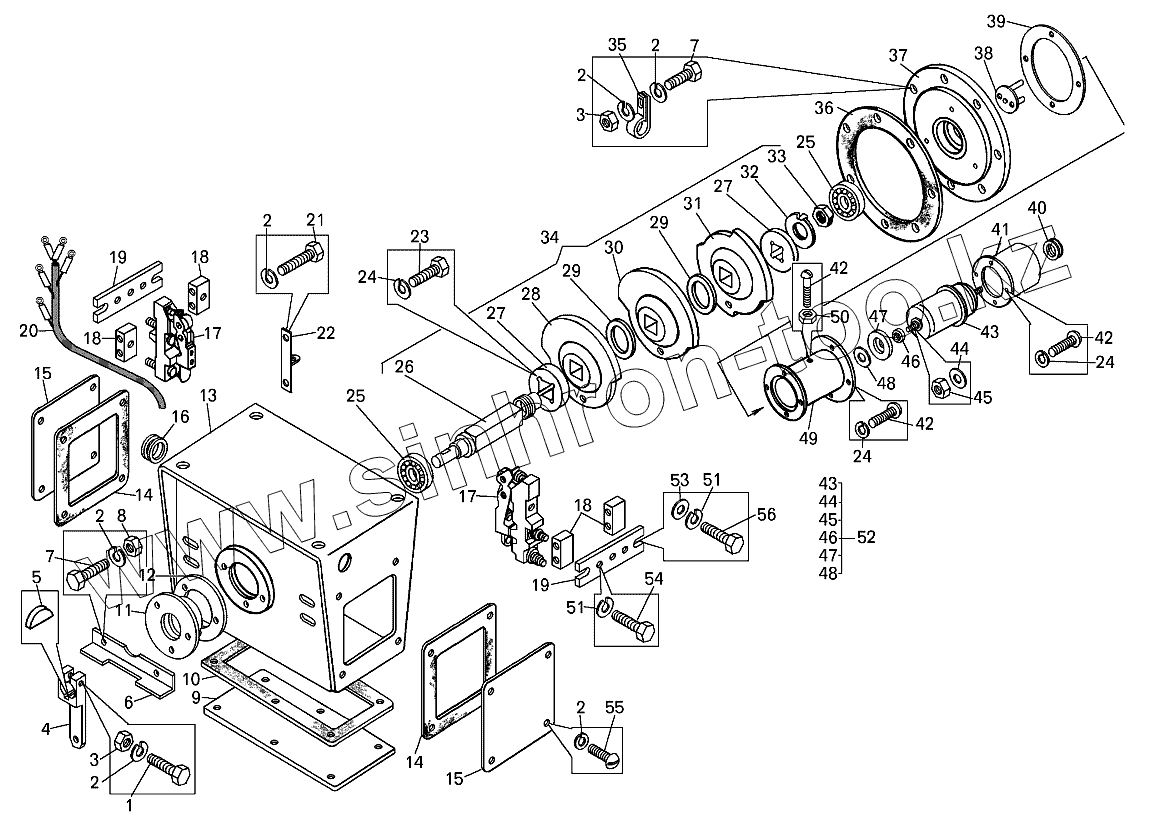

Каталог запасных частей к технике: БелАЗ-7513. Контроллер тормозной
1
2
2
2
2
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
18
18
19
19
20
21
22
23
24
24
24
25
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201424 | Болт | |
| 2 | 252134 | Шайба | |
| 3 | 250508 | Гайка | |
| 4 | 549А-2108654 | Рычаг | |
| 5 | 343800 | Шпонка | |
| 6 | 7519-2108236 | Кронштейн | |
| 7 | 201422 | Болт | |
| 8 | 252004 | Шайба | |
| 9 | 549А-2108503 | Крышка | |
| 10 | 549А-2108506 | Прокладка | |
| 11 | 549-2108484 | Крышка | |
| 12 | 549-2108486 | Прокладка | |
| 13 | 549А-2108220 | Корпус | |
| 14 | 549А-2108496 | Прокладка | |
| 15 | 549А-2108492 | Крышка | |
| 16 | 549АС-2108247 | Кольцо | |
| 17 | 6ТД.687.012-01 | Элемент кулачковый | |
| 18 | 549А-2108262 | Кронштейн | |
| 19 | 549А-2108302 | Рейка | |
| 20 | 7513-2114030 | Жгут проводов | |
| 21 | 201418 | Болт | |
| 22 | 549А-2108700 | Кронштейн | |
| 23 | 220053 | Винт | |
| 24 | 252132 | Шайба | |
| 25 | 60203К | Подшипник | |
| 26 | 7519-2108434 | Вал | |
| 27 | 549А-2108462 | Кольцо | |
| 28 | 549А-2108636 | Шайба кулачковая | |
| 29 | 549-2108458 | Шайба изоляционная | |
| 30 | 549А-2108638 | Шайба кулачковая | |
| 31 | 549А-2108642 | Шайба кулачковая | |
| 32 | 342791 | Шайба | |
| 33 | 250640 | Гайка | |
| 34 | 7519-2108630 | Барабан кулачковый | |
| 35 | 315407 | Кляммер | |
| 36 | 549-2108478 | Прокладка | |
| 37 | 7519-2108474 | Крышка | |
| 38 | 7519-2108720 | Фланец | |
| 39 | 7519-2108739 | Кольцо | |
| 40 | 549А-3716046 | Втулка | |
| 41 | 7519-2108620 | Крышка | |
| 42 | 220051 | Винт | |
| 43 | ЛШ3.153.000 | Сельсин БД-160А | |
| 44 | 252130 | Шайба | |
| 45 | 250458 | Гайка | |
| 46 | 7519-2108736 | Втулка | |
| 47 | 7519-2108734 | Муфта | |
| 48 | 7519-2108742 | Прокладка | |
| 49 | 7519-2108730 | Стакан | |
| 50 | 250462 | Гайка | |
| 51 | 252135 | Шайба | |
| 52 | 7519-2108614 | Датчик БД-160А | |
| 53 | 252038 | Шайба | |
| 54 | 201454 | Болт | |
| 55 | 220103 | Винт | |
| 56 | 201458 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
