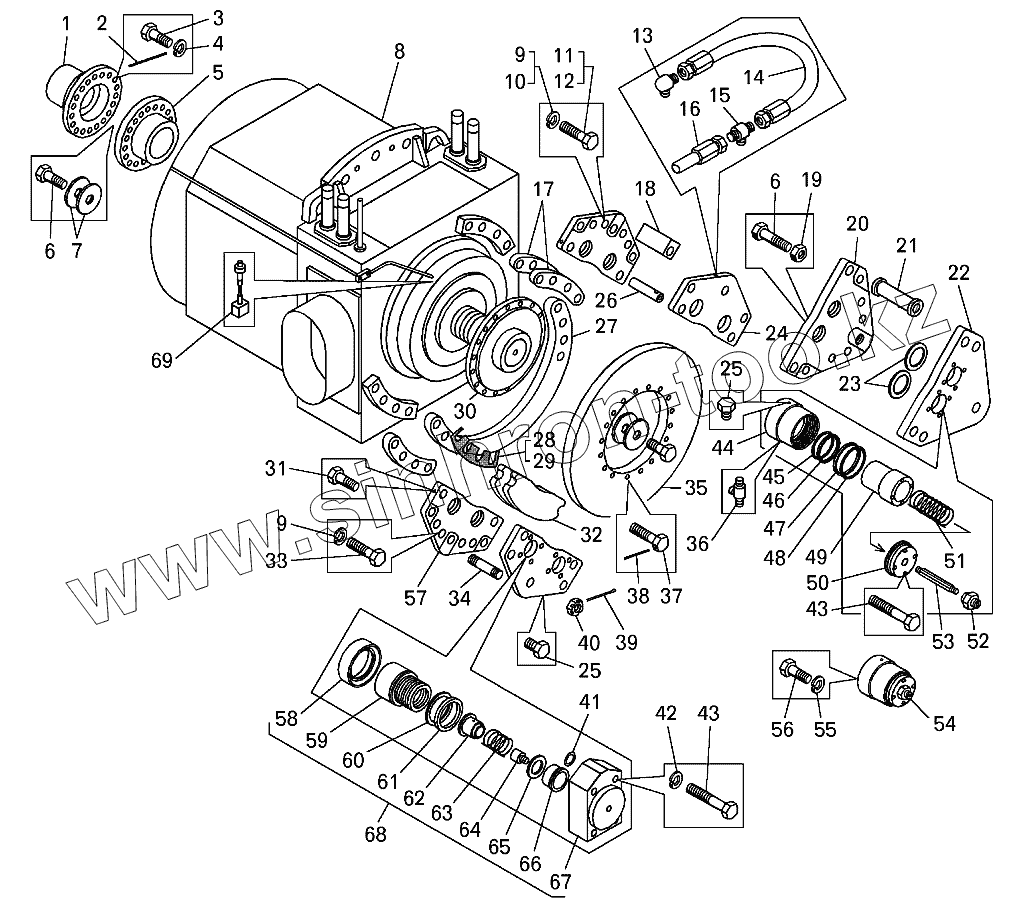

Каталог запасных частей к технике: БелАЗ-7513. Электродвигатель тяговый с тормозными механизмами
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75132-3577148 | 75132-3577148 | Диск с фланцем | |
| 1 | 7520-2405532 | Фланец торсионного вала | |
| 2 | 258283 | Шплинт | |
| 3 | 340642 | Болт 3М16х1,5х45 | |
| 4 | 252139 | Шайба | |
| 5 | 7520-2103024 | Фланец | |
| 6 | 340858 | Болт | |
| 7 | 7514-2103038 | Пластина | |
| 8 | ЭД 136 УХЛ2 | Электродвигатель | |
| 9 | 252165 | Шайба | |
| 10 | 340748 | Болт | |
| 11 | 340983 | Болт М30Х2-79 | |
| 12 | 252143 | Шайба | |
| 13 | 344435 | Угольник (459981645) | |
| 14 | 75211-8609670 | Шланг | |
| 15 | 344206 | Тройник | |
| 16 | 7549-8609704 | Рукав | |
| 17 | 75132-3577033 | Кронштейн | |
| 18 | 7513-3577098 | Вставка | |
| 19 | 549А-3408048 | Контргайка | |
| 20 | 75132-3507204 | Щека | |
| 21 | 7513-3577096 | Опора | |
| 22 | 75132-3507205 | Щека | |
| 23 | 7820-3501128 | Муфта защитная | |
| 24 | 7513-3577036 | Щека | |
| 25 | 262543 | Пробка | |
| 26 | 7513-3577039 | Ось | |
| 27 | 75132-3507296 | Кронштейн | |
| 28 | 7513-3577138 | Прокладка | |
| 29 | 7513-3577139 | Прокладка | |
| 30 | 75132-3577170 | Фланец | |
| 31 | 340162 | Болт | |
| 32 | 7820-3501190 | Накладка | |
| 33 | 340980 | Болт М30х2х125 | |
| 34 | 341081 | Шпилька | |
| 35 | 75132-3577152 | Диск | |
| 36 | 344203 | Тройник | |
| 37 | 340811 | Болт | |
| 38 | 258285 | Шплинт | |
| 39 | 258071 | Шплинт | |
| 40 | 342440 | Гайка | |
| 41 | 020-025-30-2-2 | Кольцо | |
| 42 | 252136 | Шайба | |
| 43 | 201509 | Болт | |
| 44 | 75132-3507232 | Корпус | |
| 45 | 090-100-58-2-2 | Кольцо | |
| 46 | 7820-3501178 | Кольцо защитное | |
| 47 | 105-115-58-2-2 | Кольцо | |
| 48 | 75132-3507288 | Шайба | |
| 49 | 75132-3507282 | Поршень | |
| 50 | 75132-3507236 | Крышка | |
| 51 | 50-3001022-А1 | Пружина | |
| 52 | 75132-3507276 | Гайка | |
| 53 | 75132-3507286 | Винт | |
| 54 | 75132-3507230 | Цилиндр в сборе | |
| 55 | 252137 | Шайба | |
| 56 | 201543 | Болт | |
| 57 | 7513-3577037 | Щека | |
| 58 | 7513-3577092 | Муфта защитная | |
| 59 | 7513-3577044 | Поршень | |
| 60 | 050-060-58-2-3 | Кольцо | |
| 61 | 7513-3577136 | Шайба защитная | |
| 62 | 7513-3577047 | Стакан | |
| 63 | 7513-3577046 | Пружина | |
| 64 | 7513-3577049 | Держатель | |
| 65 | 7513-3577129 | Кольцо | |
| 66 | 7513-3577045 | Кольцо упорное | |
| 67 | 7513-3577042 | Корпус цилиндра | |
| 68 | 7513-3577040 | Цилиндр в сборе | |
| 69 | 7514-2112710-10 | Датчик частоты вращения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
