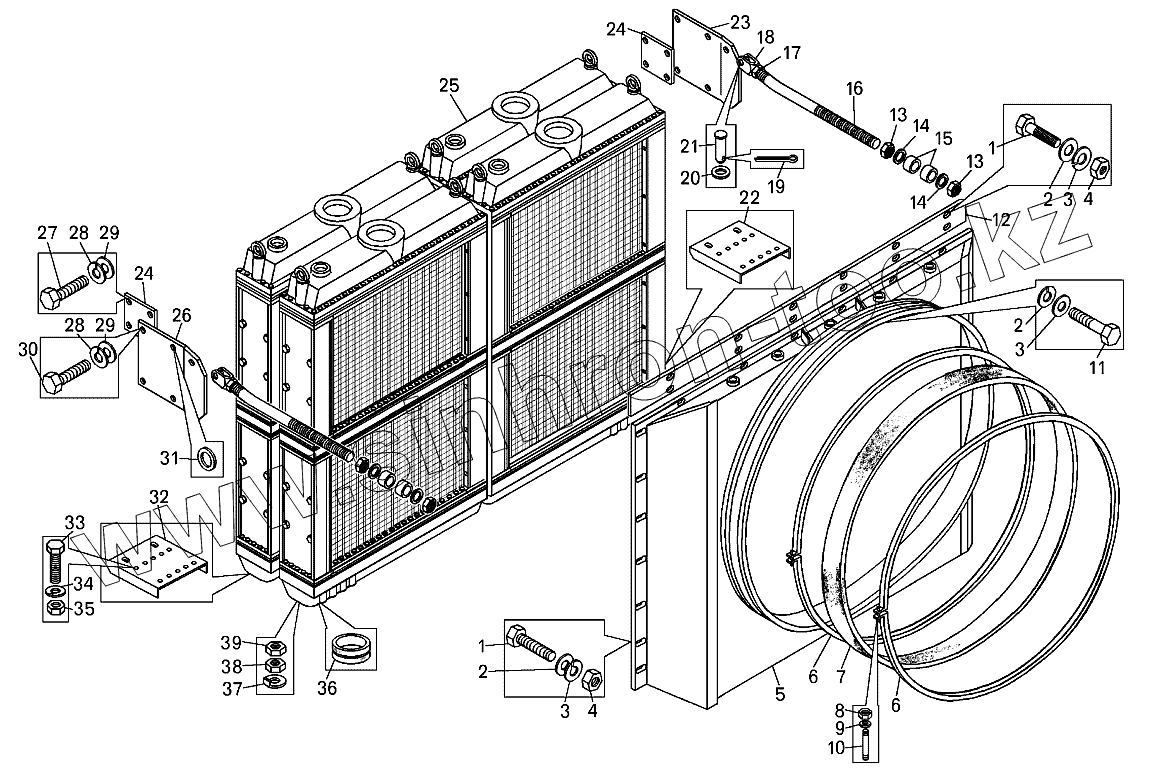

Каталог запасных частей к технике: БелАЗ-7513. Блок радиаторов и кожух вентилятора

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

3

4

4

5

5

6

6

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

28

29

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	201458		Болт
2	342515		Шайба
3	252135		Шайба
4	250510		Гайка
5	75131-1309010-10		Кожух вентилятора
5	75132-1309010-10		Кожух вентилятора
6	75132-1309200		Хомут
6	75131-1309200		Хомут
7	549Б-1309072-10		Уплотнитель
8	250512		Гайка
9	252136		Шайба
10	75211-1309150		Тяга
11	201456		Болт
12	75145-1309078		Пластина
13	250839		Гайка
14	252051		Шайба 24
15	549Б-1302060		Подушка
16	75131-1302036		Тяга
17	250561		Гайка
18	540-3519138		Вилка штока
19	258053		Шплинт
20	252017		Шайба
21	260137		Палец
22	7549-1302089		Кронштейн
23	75121-1302159		Пластина
24	7521-1302158		Пластина
25	75131-1300008-10		Блок радиаторов
26	75121-1302166		Пластина
27	201587		Болт
28	252138		Шайба
29	252046		Шайба
30	201593		Болт
31	75211-1302039		Втулка
32	75131-1302088		Кронштейн
33	202123		Болт
34	252139		Шайба
35	250560		Гайка
36	549Б-1001285		Амортизатор
37	549Б-1001288		Шайба 40
38	342476		Гайка
39	342477		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
