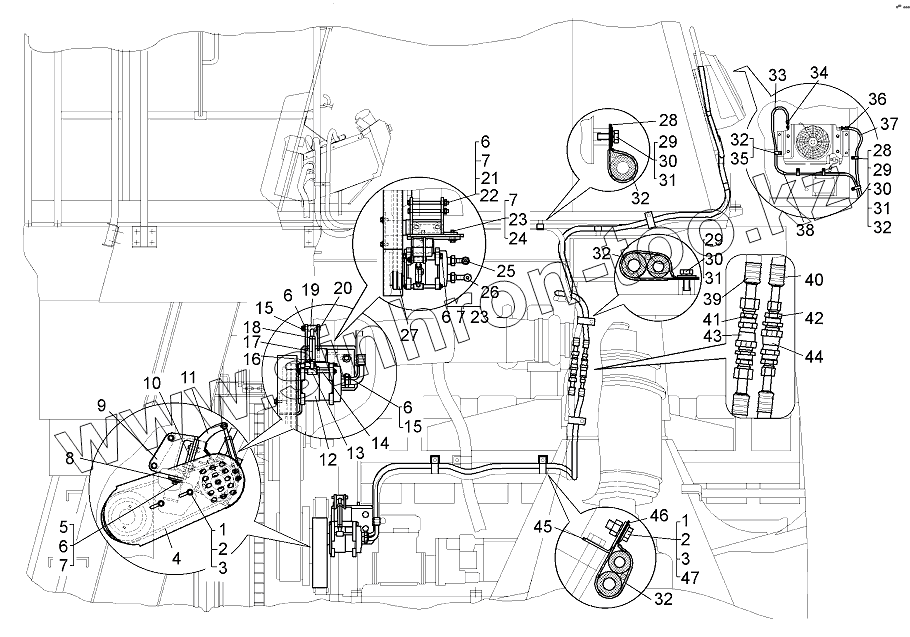

Каталог запасных частей к технике: БелАЗ-75131. Установка трубопроводов кондиционера (75131-8100008-30)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
29
29
29
30
30
30
31
31
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
БРС-131 БРС-131 Комплект быстроразъемных соединений
1 201456 Болт
2 252005 Шайба
3 252135 Шайба
4 75131-8111690 Кожух
5 201497 Болт
6 252006 Шайба
7 252156 Шайба
8 75131-8111630 Кронштейн
9 75131-8111610-30 Кронштейн
10 7548D-8111627 Пластина
11 75131-811162 Кронштейн
12 015128/0 Компрессор
13 75483-8111650 Тяга правая
14 75483-8111659 Ось
15 258039 Шплинт
16 250615 Гайка М12
17 75483-8111654 Фиксатор тяги
18 342231 Гайка М12х1,25-6Н-LH
19 75483-8111651 Тяга левая
20 260068 Палец
21 340237 Болт М10х130
22 250512 Гайка
23 201502 Болт
24 252039 Шайба
25 80108FG125 Фитинг
26 80110FG134 Фитинг
27 А-1120 Ремень
28 344622 Кляммер
29 201418 Болт
30 252037 Шайба
31 252134 Шайба
32 549Б-2105455 Трубка
33 SSP90006G2G Шланг промежуточный NW6 (5/16)
34 80106FG019 Фитинг
35 344614 Кляммер
36 80108FG059 Фитинг
37 SSP90008G2G Шланг нагнетательный NW8 (13/32)
38 SSP90019G2G Шланг кондиционера
39 Ф10111180 Фитинг
40 Ф08059180 Фитинг
41 ПР10 Переходник
42 ПР08 Переходник
43 БС10 Муфта быстроразъемная
44 БС08 Муфта быстроразъемная
45 75131-3506112 Кронштейн
46 344618 Кляммер
47 250510 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
