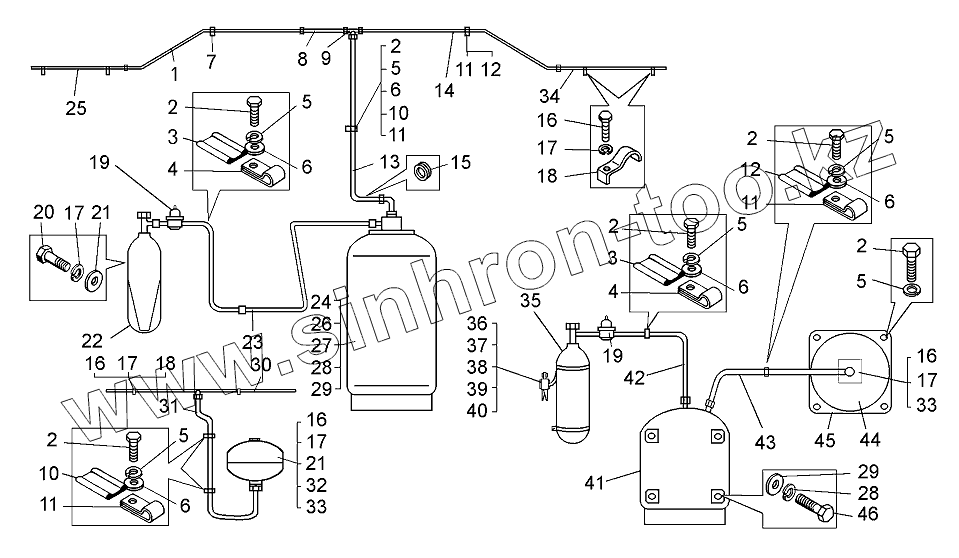

Каталог запасных частей к технике: БелАЗ-75131. Установка системы пожаротушения (75131-3910007-10)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
10
11
11
11
11
12
12
13
14
15
16
16
16
16
17
17
17
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 СКП2.13.09.000 Трубопровод
2 201454 Болт
3 540А-1104519-01 Прокладка
4 344619 Кляммер
5 252135 Шайба
6 252005 Шайба
7 344622 Кляммер
8 СКП2.00.22.000-12 Рукав
9 СКП2.00.60.000 Тройник
10 549А-3724393 Прокладка
11 344621 Кляммер
12 549А-3724394 Прокладка
13 СКП2.00.22.000-01 Рукав
14 СКП2.13.08.000 Трубопровод
15 500-1015079 Втулка
16 201499 Болт
17 252136 Шайба
18 540В-3408106 Скоба
19 СКП2.00.19.000 Редуктор
20 201493 Болт
21 252006 Шайба
22 СКП2.00.16.000 Баллон с корзиной
23 СКП2.00.20.000 Рукав
24 СКП2.00.05.000 Бак порошковый
25 СКП2.13.10.000 Трубопровод продольный
26 202119 Болт
27 250560 Гайка
28 252017 Шайба
29 252139 Шайба
30 СКП2.32.03.000 Трубопровод
31 СКП2.00.32.000 Рукав
32 75131-3767300 Бак порошковый
33 250512 Гайка
34 СКП2.13.11.000 Трубопровод продольный
35 СКП2.00.13.000 Баллон с корзиной
36 220084 Винт
37 250464 Гайка
38 252133 Шайба
39 СКП.2.00.18.012 Скоба
40 СКП.2.00.18.013 Скоба
41 СКП2.00.08.000 Бак растворный
42 СКП2.00.20.000-06 Рукав
43 СКП2.00.21.000-03 Рукав
44 75131-3910026 Крышка
45 СКП3.00.17.000 Барабан
46 202115 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
