Каталог запасных частей к технике: БелАЗ-75131. Панель приборов (7555В-5325440-10)

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка дизель – генератора (75131-1000003-03) Дизель – генератор (75131-1000004-25, 75131-1000004-26, 75131-1000004-27) Установка системы пневмостартерного пуска двигателя (75131-1000007-10) Баллон воздушный с кронштейном (7513-1031010) Клапан пусковой (7549-1032180) Кран запорный (75211-1032800-10) Клапан защитный одинарный (100-3515010) Дозатор смазки (7549-1063010) Установка предпускового подогревателя Пневмостартер и его установка (75131-1026002) Пневмодвигатель (7549-1026100) Привод пневмостартера (75131-1026200) Установка топливного бака (75131-1100001-10, 75131-1100001-02) Бак топливный (75131-1101010-20) Бак топливный (с системой заправки Wiggins), (75131-1101010-21) Установка воздушных фильтров (75131-1100005) Установка воздушных фильтров с системой очистки Flitguard (7513-1100005-10) Фильтр воздушный (75131-1109010) Фильтр воздушный (7513-1109010-10) Топливные трубопроводы (75131-1100006-10) Топливные трубопроводы с фильтрами Flitguard (75131-1100006-30) Насос топливный (7512-1113010) Обогреватель топлива с фильтром (7512-1138010) Педаль привода управления подачей топлива (75131-1108002) Установка системы выпуска отработавших газов (75131-1200003-20) Установка блока радиаторов и кожухов защитных (75131-1300010-10) Блок радиаторов с кожухом вентилятора (75131-1300020) Блок радиаторов с жалюзи (75131-1300030-10) Радиатор (75131-1301010-10) Трубопроводы системы охлаждения двигателя (75131-1300010-10) Кран сливной (549А-1305010) Установка привода жалюзи радиатора (75131-1300015) Пневмопереключатель (549Б-1310300) Жалюзи радиатора (75131-1310110-10) Установка электрооборудования (75131-2100022-14) Шкаф с пускорегулирующей аппаратурой (главный вид) (75131-2112010-21) Шкаф с пускорегулирующей аппаратурой (75131-2112010-21) Вентилируемая тормозная установка (7512-2126004-10) Вентилятор (7512-2126910) Секция резистора (7512-2126080-10) Установка вентилятора охлаждения тяговых электромашин (75131-2100040) Установка всасывающих воздухопроводов (75131-2100044-30) Установка нагнетательных воздухопроводов (73131-2100049-30) Установка ходового командоконтроллера (75131-2100076) Вал акселератора (75145-1108040) Командоконтроллер ходовой (75306-2108210) Установка тормозной педали Монтаж электрооборудования в кабине (75131-2100062-40) Силовые провода и детали их крепления на шасси (75131-2100060-14 Мост задний (75132-2400010, 75132-2400010-01, 75132-2400010-02, 75132-2400010-03) Электромотор-колесо (75132-3112010, 75132-3112010-01, 75132-3112010-02, 75132-3112010-03) Электродвигатель тяговый ЭД 136 с тормозными механизмами (75132-2103004) Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6 с тормозными механизмами (75132-2103004-01, 75132-2103004-02, 75132-2103004-03) Редуктор электромотор-колеса (75132-2405010-10) Фильтр (75132-2405070, 75132-2405071) Ряд первый редуктора электромотор-колеса (75132-2405250) Ступица электромотор-колеса (75132-3104006-10) Рама (75131-2800010-30) Установка брызговиков двигателя Установка передней подвески (75131-2900001-30, 75131-2900001-40) Установка задней подвески (75131-2900002, 75131-2900002-20) Цилиндр подвески передний (7513-2907020-10, 7513-2907020-20) Крышка переднего цилиндра подвески верхняя Крышка переднего цилиндра подвески нижняя Цилиндр подвески задний (7513-2917020-10, 7513-2917020-20, 7513-2917021-20) Крышка заднего цилиндра подвески верхняя Крышка заднего цилиндра подвески нижняя Figure 2.8.8 Насос (549А-2907240, 7519-2907240) Ось передняя с тормозами (7513-3000012-20) Кулак поворотный с тормозами и поворотным механизмом (7513-3001006-30, 7513-3001007-30) Колеса и детали их крепления (7513-3100004, 75136-3100005) Детали колес (75131-3101011) Установка корпусов СКТ передних колес (75131-3116004-20) Установка корпусов СКТ задних колес (75131-3116005-20) Установка рулевого управления (75137-3400001) Колонка рулевая с кронштейном (75474-3444009) Колонка рулевого управления (75474-3444010) Вал карданный рулевого управления Трубопроводы рулевого управления (вид I), (75137-3400001) Тяга рулевой трапеции (75131-3003052-02) Цилиндры поворота (75132-3429010-10, 75132-3429011-10) Коллектор(75132-3408800) Пневмогидроаккумулятор (75303-3545010) Монтаж гидравлического привода тормозов (75131-3500003-14) Клапан соединительный (75212-3408430) Клапан двухмагистральный (75221-4619074) Кран управления тормозами (7555А-3514010-01) Двойной защитный клапан (75125-3515110) Распределитель (75450-3537070) Кран управления стояночным тормозом (75570-3537010) Пневмогидроаккумулятор (7545-3545010) Монтаж трубопроводов компрессора (75131-3500016-10) Монтаж электрооборудования по кабине Монтаж электрооборудования по шасси Установка фар и подфарников (75131-3700006-20) Установка задних фонарей и фары (75131-3700009-30) Установка аккумуляторных батарей и монтаж проводов Монтаж проводов кондиционера (75137-3700072-10) Подключение компрессора кондиционера (75306-3700076-20) Монтаж системы контроля давления в шинах по шасси (75131-3700080-30) Монтаж системы контроля давления в шинах по кабине (75310-3700081-10 Установка электрооборудования зеркал с электроподогревом по шасси (75131-3700031) Установка электрооборудования зеркал с электроподогревом по кабине (75131-3700032) Монтаж проводов системы смазки “Lincoln” по шасси (75131-3700051) Монтаж проводов системы смазки “Lincoln” по кабине (75131-3700051) Монтаж электрооборудования системы пожаротушения в кабине (75131-3767007-10) Монтаж электрооборудования системы пожаротушения по шасси (75131-3767010-10) Установка панели приборов (75131-3800020-30) Установка кабины на шасси (75306-5000002-30) Кабина (75306-5000012-40). Установка подушек опоры кабины Кабина (75306-5000012-40). Установка дверей, окон и кожуха защитного Кабина (75306-5000012-40). Установка приборных панелей и накладок Кабина (75306-5000012-40). Установка декоративных панелей Дверь кабины (7555В-6100010-10) Окно раздвижное (7555В-5403010) Панель приборов (7555В-5325440-10) Панель приборов верхняя (7555В-5325250-10) Установка кожуха пола (75131-5107003) Установка стеклоочистителя (7555В-5205002) и стеклоомывателя (75306-5208002) Установка сидений и трубопроводов (7555В-6800006-20) Установка площадок и поручней Установка отопительнокондиционерного блока (75131-8100002-60) Установка трубопроводов отопителя кабины (75131-8100005) Установка трубопроводов кондиционера (75131-8100008-30) Установка фильтра очистки воздуха в кабине (75131-8122002) Установка противосолнечной шторки (7555В-8204005-10) Установка зеркал заднего вида левого крыла (75306-8201005-10) Установка зеркал заднего вида правого крыла (75306-8201005-10) Установка кронштейнов зеркал левого крыла (75306-8201006-10) Установка кронштейнов зеркал правого крыла (75306-8201006-10) Капоты и оперение (75131-8400002-20) Установка системы видеообзора по шасси (75131-7912002) Установка системы видеообзора по кабине (75131-7912003) Установка платформы, камневыталкивателей и брызговиков (75136-8500001) Установка цилиндров опрокидывающего механизма (7513-8600001) Цилиндр опрокидывающего механизма (7513-8603010) Трубопроводы опрокидывающего механизма (75131-8600005-40) Блок управления (75132-8606410) Гидрораспределитель (75306-8606100-10) Клапан вспомогательный (7820-4603100) Клапан предохранительный (7823-4617100) Клапан (75306-8609360) Фильтр (75137-3442010) Коллектор сливной (75306-8609320) Автомат разгрузки насоса (75131-3428010) Блок управления (7131-3428020) Клапан двухмагистральный (78221-4619074) Установка насоса и карданного вала (75131-8600032-20) Установка масляного бака(75131-8600034-20) Бак масляный (75131-8608008-20) Датчик аварийного уровня масла (75481-8608172) Установка выключателя (75131-8606002-10) и датчика положения платформы (7513-8601002) Комплект инструмента и принадлежностей Инструмент специальный на 5 машин Комплект съёмников Установка системы пожаротушения (75131-3910007-10) Подшипники

1

2

3

4

5

6

7

8

9

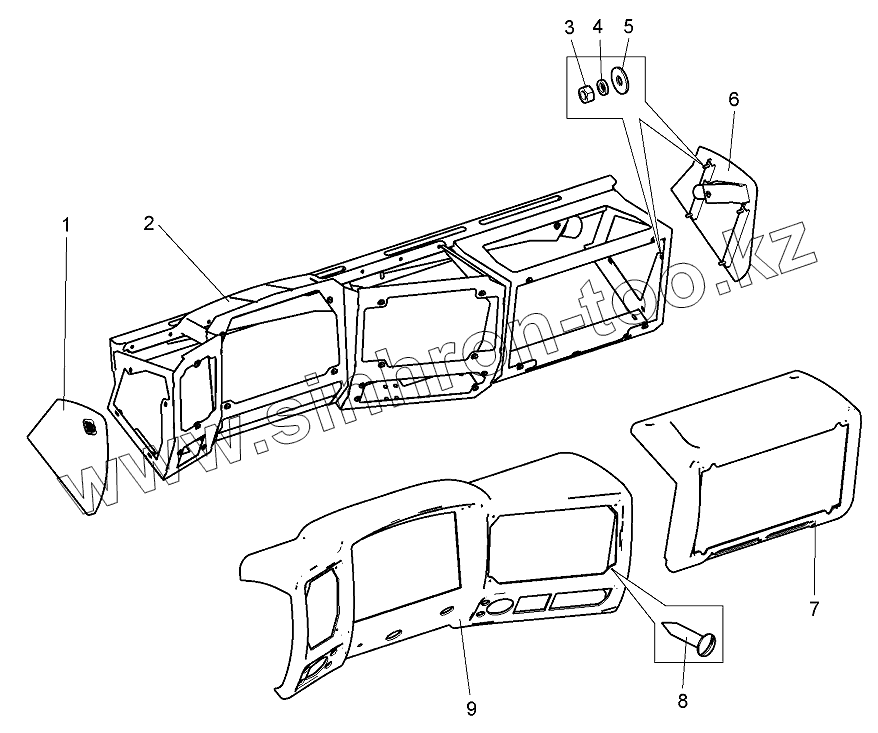

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7555А-5325471-10		Заглушка каркаса левая
2	7555В-5325452-10		Каркас панели приборов
3	252037		Шайба
4	252134		Шайба
5	250508		Гайка
6	7555В-5325470		Заглушка каркаса правая
7	7555В-5325186		Панель боковая
8	240620		Винт
9	7555А-5325124		Корпус панели приборов

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
